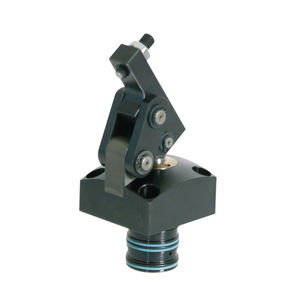

ROEMHELD雙效液壓鉸接法蘭 / 緊湊型 B1.8251

其他特性:

雙效, 緊湊型

產品介紹

鉸鏈夾具

優勢
● 緊湊型設計
● 車身部分可凹陷
● 通過管道螺紋或鉆孔通道供油
● 夾具不受阻礙地裝卸
● 夾具可旋轉成小型凹槽
● 無需側載即可夾緊
● 長 可適應工件的夾緊桿
● 易于清潔的杠桿機構
● 標準金屬刮板邊緣
● 標準 FKM 密封
● 夾緊位置和夾緊范圍的感應或氣動控制可選。

鉸鏈夾緊是一個低成本的液壓夾緊元件，安裝多個 以及連接各種可能性. 如果夾緊桿完全收回，可以實現夾具不受阻礙的裝載和卸載。 工件中的夾緊凹槽比夾緊桿寬一點，足以作為夾緊表面。 特殊的運動學可以幾乎不需要對變形非常敏感的工件進行夾緊。

帶金屬刮板邊緣和可選的位置監控
雙作用
最大工作壓力 250bar
最大夾緊力：4-21.5 kN
可用夾緊沖程：4.0-9.0 毫米直
達流量 15.7-55 立方米/秒
