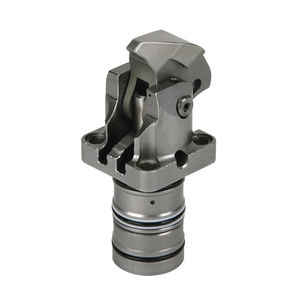

ROEMHELD液壓夾具 / 雙效 / 緊湊型 B1.827, B1.828

類型:液壓

其他特性:雙效, 緊湊型

力度:

最多: 10.5 kN

最少: 2.5 kN

產品介紹

緊湊夾



具優勢 ● 最小尺寸 ● 沒有管道安裝 ● 活塞桿的金屬刮刷邊緣 ● 夾緊桿可以旋轉成小凹槽 ● 工件夾緊沒有任何側載 ● 夾緊夾具的不受阻礙的裝載和卸載
● 長夾緊桿 適應工件
● 安裝位置：任何

緊湊型夾具都設計用于液壓夾具中的應用，其中油通過夾具體的鉆孔渠道提供。 由于所需空間最小，緊湊型夾具特別適合用于安裝液壓夾緊元件空間較小的夾緊裝置。
在工件夾緊凹槽比夾緊桿寬一點點就足以作為夾緊表面.
典型應用包括：
? 水平和立式加工中心的旋轉分度
夾具 ? 用于多邊加工和完整加工的夾緊夾
具 ? 多個夾緊夾具，其中包括許多工件緊密布置
? 用于電機、齒輪等的測試系統
? 裝配線

筒式和法蘭式，帶可選氣動位置監控
雙
作用最大工作壓力 250 巴
最大夾緊力：2.5-10.5 千牛
可用夾緊行程：4.5-8.5 毫米，
流量 4-25 厘米
