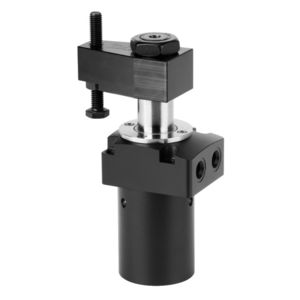

ROEMHELD液壓夾具 / 旋轉式 / 雙效 B1.8500, B1.8510

類型:液壓

其他特性:旋轉式, 雙效

力度:

最多: 22.8 kN

最少: 2 kN

產品介紹

具有堅固的擺動機構的擺動夾具

優勢

●4 種尺寸
● 緊湊的設計部分可減少 ● 已經在 70 bar /120 bar 超高的夾緊力

● 堅固的擺動機構
● 夾緊時間非常短
● 對高流量不敏感 ● 夾緊臂 可以指定的位置
● 可以輕松實現特殊的擺動角度
● FKM 雨
刮標準 ● 可選金屬雨刮器
● 可作為配件使
用節流閥
● 位置監控 ● 安裝位置：任何

液壓擺動夾鉗用于夾緊工件 ，因?yàn)樵诓皇芟拗频墓ぜ陷d和卸載時，必須保持夾緊區域無帶和夾緊部件。
該系列已經在 70 bar /120 bar 的條件下獲得非常高的夾緊力，并且可以直接連接到機床的低壓液壓系統。 不再需要額外的動力裝置用于電源工作。
憑借堅固的擺動機構和可選的位置監控，這些擺動夾特別適用于：
? 周期非常短的自動制造系統
? 通過搬運系統

對工件進行夾緊固定裝置 ? 傳輸線 ? 電機、齒輪和測試系統 軸
? 裝配線
? 特殊機床

頂部法蘭
位置監測可選
雙作用
最大操作壓力 70 巴 /120 巴
最大夾緊力：2-13.3 kN/3.4-22.8 千牛頓
桿直徑：14-36 毫米
活塞直徑：25-65 毫米
夾緊行程：8/10 毫米
最大流量 速率:13-167 立方米/秒
