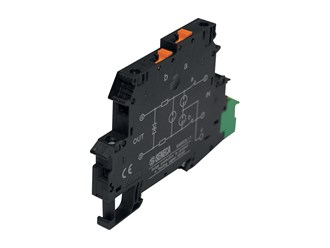

| 代碼: | S400CL-1 |
| 描述: | 模擬信號過壓保護和隔離器邏輯 |
| 國際電工委員會類別/ VDE要求類別 | C1、C2、C3、D1 |
| 麥克斯。燙發。工作電壓UC | 30伏直流電/ 21伏交流電 |
| 閃電測試電流IIMP (10/350) ΜS -內核-接地 | 500安 |
| 標稱電流輸入 | 300毫安(40攝氏度) |
| 備用保險絲最大值。 | 315毫安 |
| 標稱放電浪涌電流IN (8/20) ΜS -堆芯-堆芯/堆芯-地 | 5 kA / 5 kA |
| 總浪涌電流(8/20) ΜS -內核-接地 | 10 kA |
| 1 KV / ΜS -內核-內核/內核-接地時的輸出電壓閾值 | ≤ 45伏/ ≤ 650伏 |
| 堆芯內剩余電壓 | ≤ 45伏 |
| 保護等級上升C2 ( 10KV / 5 KA ) -堆芯-堆芯/堆芯-接地 | ≤ 55伏/ ≤ 650伏 |
| 響應時間TA內核-內核/內核-地 | ≤ 1 ns / ≤ 100 ns |
| 截止頻率(3DB)在150Ω系統中對稱 | 典型值。2 MHz |
| 每條路徑的電阻 | 3.3±20% |
| 溫度范圍 | -40℃…-85℃ |
| 根據UL 94易燃等級 | V0 |
| IEC 60529 / EN 60529的保護等級 | IP20 |
| 測試標準 | IEC 61 643-21:2002-03 |
| 連接數據(實心/絞合/ AWG) | 0.2毫米-2.5毫米/0.2毫米-2.5毫米/ 24-12 |
| 螺紋/擰緊力矩 | M3/0.6納米 |
| 剝離長度 | 8毫米 |
| 浪涌電壓類別 | 三 |
| 污染程度 | 2 |
