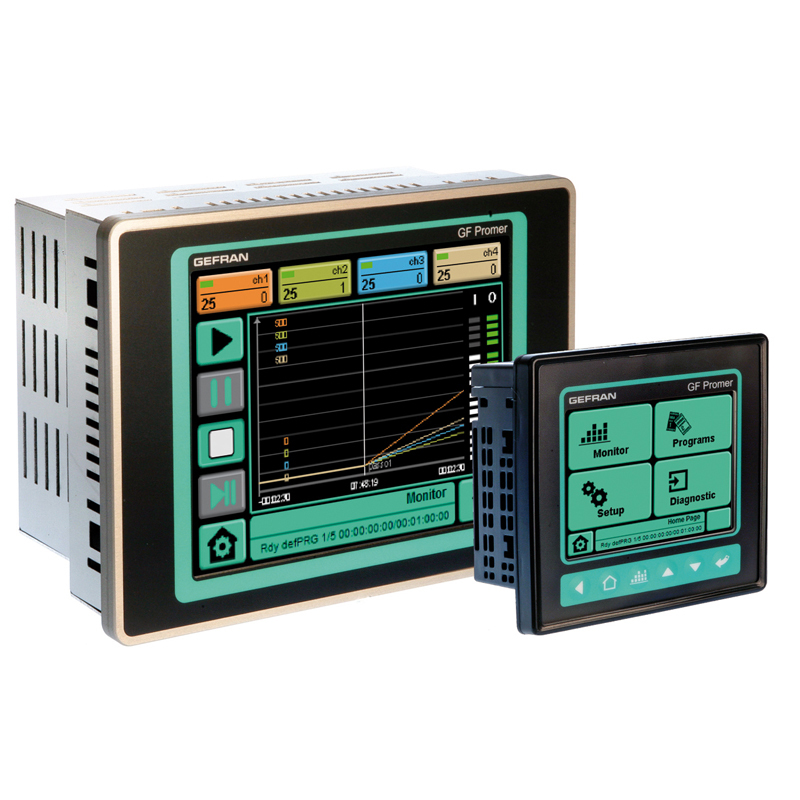

GEFRAN控制器-可編程單元 Multifunction Models GF_PROMER PID Controller Programmer, 1/16 DIN

Overview

GF_PROMER是一個時變?cè)O(shè)定值編程器，4回路控制器、圖形趨勢和條形圖顯示、數據保存功能所有的在一個設備上。
用戶界面，基于一個LCD TFT (3.5” 和 5.7”)彩色觸摸屏，使用非常簡單。
配置菜單被確認通過按鍵和圖表，可立即訪問程序工作區創建畫面。
每個程序通過號碼和名稱識別，基時可定義溫為天/時，時/分,分/秒，不同的開始和停止策略。另外，可以設置許多可重復循環的程序。程序是簡單的可滾動列表格式可直接在屏上選擇。
步按同樣的方法配置號碼和名稱，多達4設定值用于4可用回路，選定的程序步在基時內持續。
周期性的重復順控中的連續步的可以很容易地創建。為了促進和加速編程有復制、刪除、添加功能給步和程序。
當一個程序被創建，它可立即以趨勢形式顯示來直觀的顯示程序的正確性。
運行程序可用從程序列表中選擇（從屏幕或數字量輸入）并且監控畫面會自動調出，其上控制所有主要的過程數據。監控畫面被分成兩個以趨勢形式同時顯示的部分，控制變量（在屏幕左側）的趨勢和程序設定點（在右側）。
數據在畫面中心實時顯示。
畫面頂部顯示基本數據程序名稱和運行情況加上已過和剩余時間。監控畫面適用于任何需要顯示的時間：運行中按鈕讓你顯示/隱藏趨勢跟蹤。
使能輸入和事件輸出的情況被形象的顯示對于正在運行的每一步，步的名字或號碼突顯在畫面上。
環路設計 是獨立的并且每個值可以在圖型和柱形圖上顯示。
抑制區功能，每個回路的每一步可獨立設定不同值，核對公差定義“窗口”的變量趨勢范圍，如果超過最大偏差，阻止程序執行。
條形圖顯示畫面的通道提供直接數據在模擬量指示器上，不同的顏色區分加熱和冷卻階段，及測量值和設定值的偏差；同時一個特殊的條形圖顯示輸出功率級別。
這些畫面同樣可通過按鈕修改應用，哪一個顯示區是自由的，從1到4.
根據所要求條件，每個區的手動設定值、電源功率及PID值可在畫面上配置。
GF_PROMER提供完整的報警控制，識別功能，不同密碼等級的電氣保護應用，通過U盤可保存歷史參數、程序和設定。
“分布式”控制架構選項使得GF_PROMER 多樣、靈活，適應設備的各種性能和模塊化的要求。

控制
先進的控制算法提供卓越的過程變量管理。多種可用的控制類型：ON/OFF, P, PI, PID 僅控制加熱或冷卻和PID即控制加熱又控制冷卻.
另外：冷卻動作可被設定通過指定使用的冷卻介質：空氣、油、水。
大部分過程參數的計算非?？焖俸陀行У挠捎谑褂镁碌淖詣?dòng)調諧程序。先進的調諧使你在任何情況下給出最好的PID參數。

報警
每個區2個報警設定點（最小和最大）。每個報警，你可選擇：
- 指派控制變量
- 設定值
- 滯后值
- 5屬性（閥值、禁用開關、標準/ 對稱、絕對值/偏差、直接/相反）
你可設置LBA, HB, SBR報警：報警觸發顯示報警圖標并顯示在報警畫面上。
