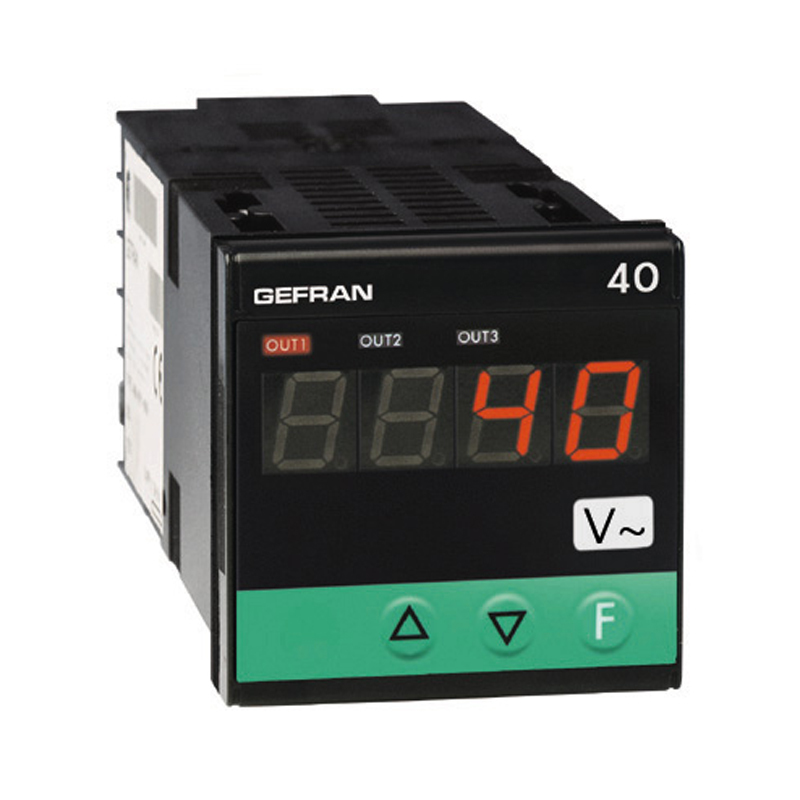

基于微處理器使用表面貼裝技術制作的48x48 (1/16 DIN)和96x48 (1/8 DIN)指示器。儀表有一個聚酯膜面板(保證IP65)，帶有3個按鍵、48x48尺寸是一個3位數顯示器；96x48尺寸是一個3/4位數顯示器，和3個輸出狀態指示LED。

輸入信號部分提供正弦波有效值可視化與下面的信號相對應：

• 交流電壓：0 - 2, 0 -20, 0 - 200 和 0 -500Vac

• 交流電流:  0 - 20, 0 -50, 0 - 200mAac； 0 - 1, 0-5Aac

使用面板按鍵選擇模式和正確的輸入端。無需外部的分流器或適配器。

一個數字量輸入(24Vdc/4mA)可用來復位、保持、閃爍、峰值處理或閥值釋放。儀表最多3個輸出，可以是機械繼電器(5A/250V) 或邏輯輸出(0 到 11Vdc)。

一個4~20 mA (最大500Ω)輸出可用于轉發輸入信號的測量值。48x48的轉發輸出點，由數字量輸入和第三個輸出來替換。所有這些設置同時可用于96x48尺寸。

最后，一個雙向可控硅（替代其他兩個繼電器輸出）可驅動220V最大2.5A的阻性負載。

儀表通過把參數分組到功能塊里（CGF表示報警滯后，Inp表示輸入，Out表示輸出...）和簡化數據錄入菜單使編輯變的容易。

配置更簡單甚至更進一步使用電腦編程工具它由連接電纜和運行在windows系統的菜單引導程序組成（間數據表cod. 80021)。

     一個配置的個人軟件保護代碼（密碼保護）用來限制編輯和顯示配置參數的等級。

• 交流電壓、電流直接從儀表端子輸入。

• 保護密碼用鍵盤配置

• 4-20mA 中繼輸出

• 最多3個繼電器輸出

• 由串口連接配置

• 自定義被
