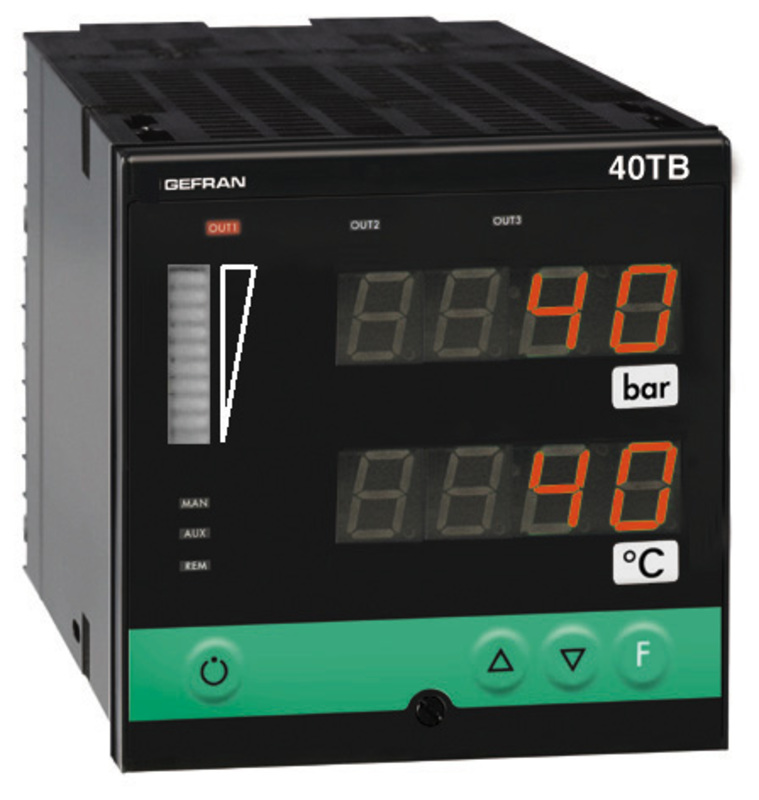

GEFRAN指示器和報警單元 Multichannel 40TB Indicator/Alarm Unit for temperature and pressure inputs, double display

Overview

40 TB 是一個2通道報警單元的微處理器，96x96 (1/4 DIN)尺寸，表面貼膜技術制造。
其操作界面是全面高效的，2個4位數顯示器用于2個過程變量和工程單位顯示。
同樣配有一個紅色LED條形圖，可關聯工程變量和峰值。
3個LED指示輸出狀態，然而多余3個的LED可配置指示不同功能狀態。
儀表有一個帶有4個按鍵的聚酯膜面板（保證IP65）。通道1有應變儀、壓力或力傳感器的輸入,以正的或?qū)ΨQ的極性、靈敏度自動計算校準(從1 .5到4 mV / V),指示探頭供電斷開。第一個輸入通道同樣可接收來自最小阻值100Ω的電位器的信號。
A/D轉換器的性能可通過鍵盤配置，所以可選擇不同的采樣時間，這取決于想要的分辨率。
采樣時間最小15msec，然而分辨率最大值可達16000（120msec采樣時間）。
第二個輸入通道可配置輸入為溫度傳感器(TC, RTD, PTC, NTC)和mV, V, mA信號，具備有自定義各種傳感器信號輸入。
可從鍵盤選擇不同的設置。帶有2個無電壓觸點數字量輸入，可配置復位、保持、閃爍、峰值或存儲器復位控制功能。
儀表配有3個繼電器(5A/250V)或靜態(0-11Vdc)輸出。2個電壓或電流輸出可用于轉發輸入信號、報警設定、
串口通信選項可能有電流回路，RS422/ 485 和RS232連接，波特率最大19200。
“變送器電源供應”選項對于每個輸入通道是預知的。通道1它可能是1V (電位器), 5和 10V (應變計), 15 和 24V; 通道 2: 15 和 24Vdc.
儀表通過把參數分組到功能塊里（CGF表示報警滯后，Inp表示輸入，Out表示輸出...）和簡化數據錄入菜單使編輯變的容易。

配置更簡單甚至更進一步使用電腦編程工具它由連接電纜和運行在windows系統的菜單引導程序組成(見技術數據表：WINSTRUM)。
一個配置的個人軟件保護代碼（密碼保護）用來限制編輯和顯示配置參數的等級。
