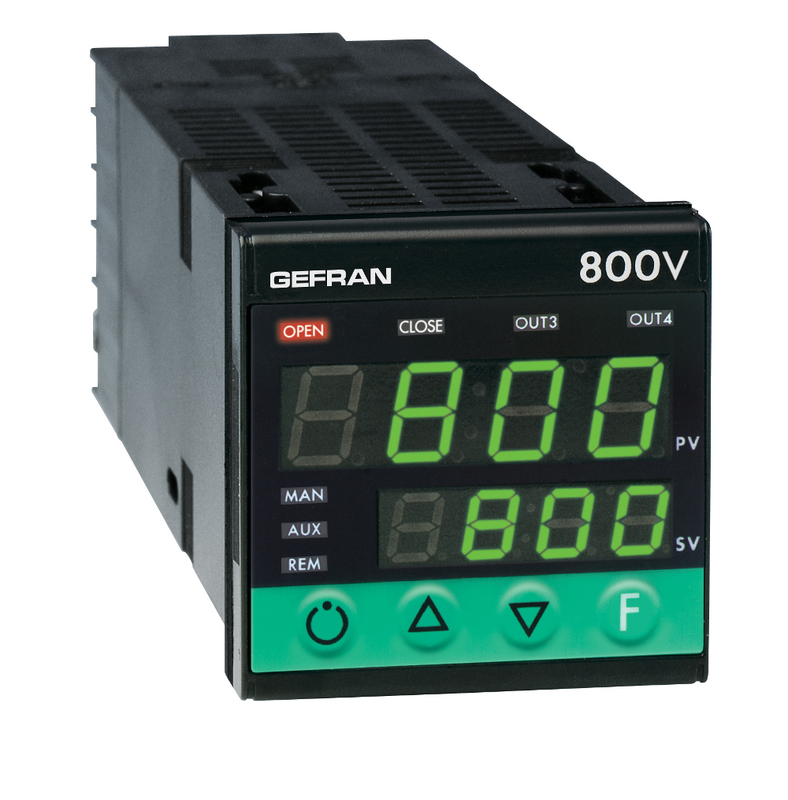

GFRAN控制器-可編程單元 PID controllers for motorized valves 800V Controller for motorized valves, 1/16 DIN

Overview

微處理器控制器用于三步電動閥，48x48 (1/16DIN).
SMT制造，儀表提供完整操作者界面，由聚碳酸酯膜確保IP65等級面板防護。
它有4鍵，兩個綠色LED顯示條，每條4個字，4個紅色LED指示燈指示4個邏輯或繼電器輸出，3個LED可編程可指示儀表的不同運行狀態。
過程變量主輸入是通用的，可連接不同類型傳感器：熱電偶，熱電阻，熱敏電阻，線性輸入，電位計，使用面板鍵定義的客戶線性化。
使用兩點法定義線性功能可修正輸入。

通過面板鍵選擇輸入類型，無需外部分流器或適配器。

第二輔助絕緣模擬量輸入可配置為線性輸入或閥門位置反饋電位計。
它可配置2個絕緣數字輸入，選擇4個本地設定點；開始，停止和內部定時器復位；自動/手動，本地/遠程功能；報警記憶復位；輸入保持功能。
儀表有4繼電器(3A, 250V)或邏輯(12Vdc, 20mA)輸出，2個專用于開/關閥門功能，2個絕緣模擬量電壓或電流輸出。
每個輸出功能可由鍵盤配置；功能有控制輸出（開/關閥門）；報警輸出；時間控制輸出；數字輸入重復；變送輸出；設定點，偏差，報警設定點或數字通信讀取值。

絕緣輸出（最大10 or 24Vdc, 30mA）可驅動外部變送器或電位計。
串行通信接口RS485（RS232C兼容）可讀取或修改任何參數，管理線上儀表（本地/遠程，手動/自動，交換，內部計時器控制，直接輸出控制）

協議：MODBUS RTU and CENCAL (Gefran).
使用這些可寫入任何儀表參數。

特殊參數用于閥門控制，例如執行機構沖擊時間，最小脈沖時間，任意干涉閥值，死區；控制類型可配置為有或無電位計反饋；PD或PID算法。
儀表的編程步驟由功能塊的參數組來完成（CFG是控制參數，Inp是輸入，Out是輸出等）。選擇簡單菜單也能進入最常用的參數。

儀表可依靠硬件配置來選擇參數顯示，自動隱藏那些不經常使用的。

為使配置簡單化，有PC程序工具，包括Windows菜單驅動配置程序和連接儀表的必要電纜（技術資料cod. 80021)。

Description

面板通用輸入配置
輸入信號采樣時間120msec；分辨率30000步
兩個控制輸出：繼電器，邏輯或開/關閥功能模擬量
3個配置報警
2個模擬量輸出（設定點轉發）
2個可配置功能數字輸入
輔助輸入為閥門位置電位計反饋
加熱斷開或傳感器短路報警
自動調整，軟啟動，本地/遠程設定點，自動/手動

立即咨詢下一個產品

描述
參數
設備圖片

F057413 800V-DD00-00000-000

F057282 800V-DD0V-00000-000

F027331 800V-DDRV-00001-000

F057308 800V-DR00-00001-000

F042254 800V-DR0I-00000-000

F031529 800V-DR0I-00021-000

F029636 800V-DR0V-03201-000

F035860 800V-DRR0-00001-000

F035920 800V-DRRI-00201-000

F027727 800V-DRRI-07300-000

F027858 800V-DRRI-07320-000

F027801 800V-DRRR-00321-000

F028338 800V-DRRR-03201-000

F054654 800V-DRRV-00200-000

F034773 800V-RR00-00000-000

F001269 800V-RR00-00001-000

F029376 800V-RR00-00020-000

F053267 800V-RR00-00200-000

F022677 800V-RR00-00220-000

F050408 800V-RR00-00301-000

F047130 800V-RR00-03001-000

F051859 800V-RR00-03200-000

F031020 800V-RR00-03201-000

F047943 800V-RR00-03301-000

F027568 800V-RR00-04001-000

F037438 800V-RR0I-00000-000

F027391 800V-RR0I-00001-000

F030623 800V-RR0I-00021-000

F057693 800V-RR0I-00300-000

F001270 800V-RR0I-00301-000

F033062 800V-RR0I-00321-000

F048375 800V-RR0I-03201-000

F057724 800V-RR0I-03300-000

F027342 800V-RR0I-06001-000

F029563 800V-RR0I-07300-000

F067372 800V-RR0I-08021-000

F040469 800V-RR0V-00000-000

F044420 800V-RR0V-00001-000

F042719 800V-RR0V-03201-000

F033202 800V-RRD0-00021-000

F036209 800V-RRDR-03201-000

F001271 800V-RRR0-00000-000

F000237 800V-RRR0-00001-000

F029031 800V-RRR0-00020-000

F001273 800V-RRR0-00021-000

F001274 800V-RRR0-00201-000

F031452 800V-RRR0-00220-000

F036300 800V-RRR0-00221-000

F001275 800V-RRR0-00301-000

F001276 800V-RRR0-00321-000

F001277 800V-RRR0-03000-000

F027330 800V-RRR0-03001-000

F033971 800V-RRR0-03200-000

F034108 800V-RRR0-03201-000

F028089 800V-RRR0-03301-000

F053281 800V-RRR0-04000-000

F043231 800V-RRR0-04020-000

F031994 800V-RRR0-04220-000

F057980 800V-RRRI-00000-000

F001293 800V-RRRI-00001-000

F027198 800V-RRRI-00221-000

F067697 800V-RRRI-00301-000

F034644 800V-RRRI-02001-000

F029957 800V-RRRI-02301-000

F041207 800V-RRRI-03000-000

F001294 800V-RRRI-03001-000

F001295 800V-RRRI-03201-000

F048046 800V-RRRI-03220-000

F027979 800V-RRRI-03301-000

F022884 800V-RRRI-03320-000

F001296 800V-RRRI-03321-000

F049970 800V-RRRI-04020-000

F043121 800V-RRRI-04021-000

F055352 800V-RRRI-04301-000

F048985 800V-RRRI-05201-000

F022920 800V-RRRI-07000-000

F042456 800V-RRRI-07200-000

F049199 800V-RRRI-07300-000

F052102 800V-RRRI-07301-000

F001279 800V-RRRR-00000-000

F001280 800V-RRRR-00001-000

F038647 800V-RRRR-00020-000

F029566 800V-RRRR-00100-000

F001281 800V-RRRR-00201-000

F055915 800V-RRRR-00301-000

F001283 800V-RRRR-02001-000

F043494 800V-RRRR-02021-000

F051135 800V-RRRR-02301-000

F001284 800V-RRRR-03000-000

F001285 800V-RRRR-03001-000

F055091 800V-RRRR-03020-000

F053687 800V-RRRR-03021-000

F055025 800V-RRRR-03200-000

F001286 800V-RRRR-03201-000

F058192 800V-RRRR-03220-000

F030979 800V-RRRR-03221-000

F055229 800V-RRRR-03300-000

F060968 800V-RRRR-03301-000

F029975 800V-RRRR-03320-000

F001287 800V-RRRR-03321-000

F048196 800V-RRRR-05000-000

F001288 800V-RRRR-07000-000

F047895 800V-RRRR-07001-000

F041139 800V-RRRR-07020-000

F037109 800V-RRRR-07300-000

F060921 800V-RRRR-07301-000

F041138 800V-RRRR-07320-000

F052212 800V-RRRV-00000-000

F045168 800V-RRRV-00001-000

F043350 800V-RRRV-00021-000

F034946 800V-RRRV-00201-000

F048386 800V-RRRV-01201-000

F027618 800V-RRRV-02000-000

F031736 800V-RRRV-02201-000

F046338 800V-RRRV-03000-000

F028811 800V-RRRV-03001-000

F033665 800V-RRRV-03201-000

F053083 800V-RRRV-03321-000

F057476 800V-RRRV-04000-000

F040470 800V-RRRV-06200-000
