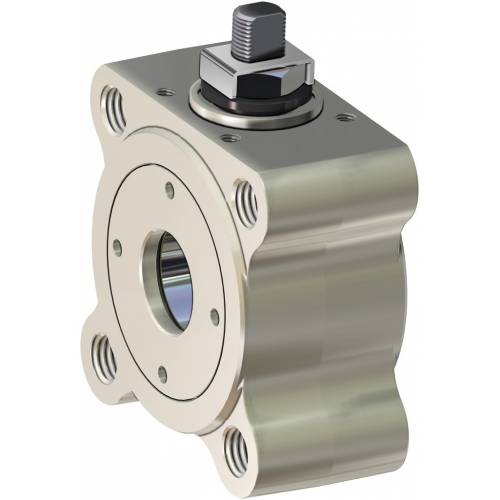

OMAL 氣動黃銅法蘭球閥Item 115

一般特征:
法蘭符合:EN1092-1 PN16
工作溫度:液體從-20℃到+150℃，氣體從-20℃到+60℃
工作壓力:16bar見圖表
流體范圍:水、空氣、氣體、石油和石化產品。
ISO 5211致動器連接

應要求:
對于其他應用，請聯系我們的銷售部門。
產品資料
1-5-1-4-ITEM115.pdf

立即咨詢下一個產品

描述
參數
設備圖片

意大利歐瑪爾(OMAL.S.P.A.)自控閥門公司，是集設計與制造為一體的自主研發型閥門制造公司，在執行器和自控閥門的設計和制造方面有著30年的經驗。OMAL(歐瑪爾)自控閥門公司系出名門，由意大利知名工業企業BONOMI集團傳人BONOMI-OMAL先生于1981年創立，并于當年推出具有劃時代意義的“單氣缸雙活塞-撥叉式變扭矩” 氣動執行器，榮獲多項專利，具備“小體積-大扭矩”的突出特點，使控制更為可靠方便。依托優異的品質和先進的技術，OMAL(歐瑪爾)迅速成長為歐洲撥叉式氣動執行器供應商，為客戶提供更為專業的自控服務。1990年，OMAL(歐瑪爾)相繼推出自控球閥、自控蝶閥、自控角座閥等多品種全型號自控閥門，1998年，OMAL(歐瑪爾)VIP梭閥榮獲歐洲工業設計金獎。憑借著對技術與品質的執著追求，OMAL執行器和自控閥門已處于歐洲領先地位，也由最初的專業執行器制造商，成長為歐洲著名的自控閥門公司。對品質的嚴格要求和對技術的不斷創新，是OMAL產品領先世界的重要原因。OMAL自控閥門產品覆蓋所有的工業領域，能滿足各種嚴酷惡劣的條件及高標準用戶的要求，其產品有：球閥、蝶閥、角座閥、梭閥以及執行器等。

參數：

OMAL 氣動黃銅法蘭球閥ITEM 115

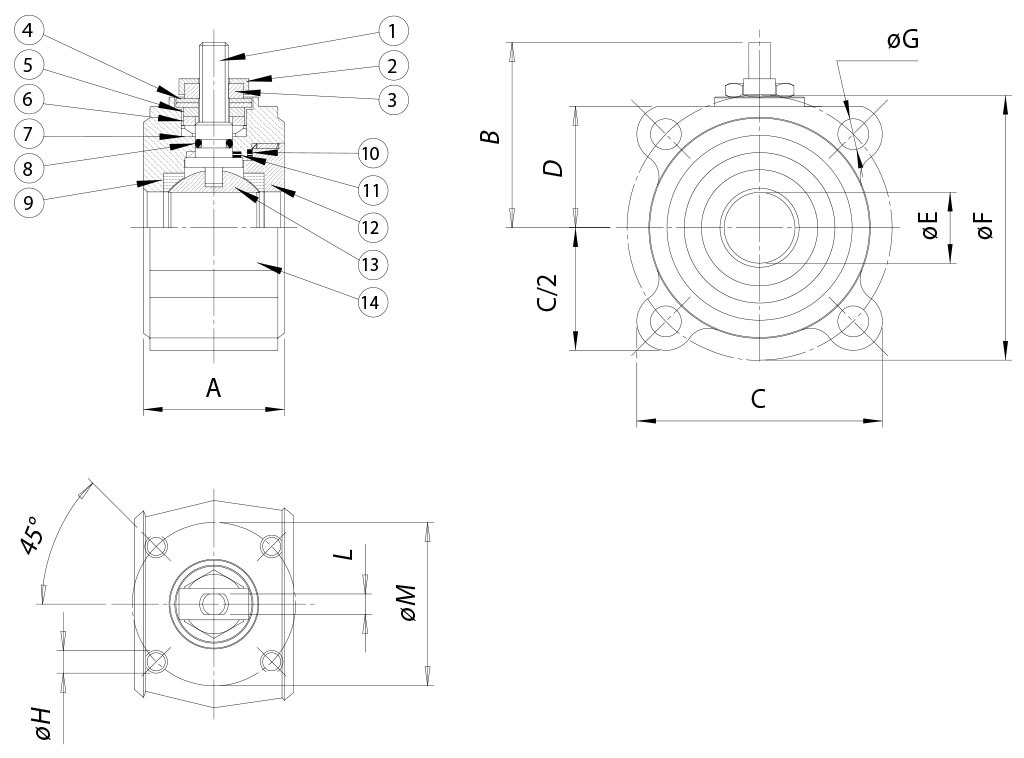

DIMENSIONS
SIZE		A	B	C	D	?E	?F	?G	?H	L	?M
DN [mm]	[inch]	A	B	C	D	?E	?F	?G	?H	L	?M
DN 15	1/2"	35	48	66	31	15	65	M12	M5	6	36
DN 20	3/4"	38	51	73	34	20	75	M12	M5	6	36
DN 25	1"	43	63,5	83	39,5	25	85	M12	M5	8	42
DN 32	1" 1/4	54	68	100	46	32	100	M16	M5	8	42
DN 40	1" 1/2	60	80	105	50	40	110	M16	M6	10	50
DN 50	2"	70	87	115	57	50	125	M16	M6	10	50

		ASSE LIBERO	*FREE SHAFT*		CON LEVA *WITH LEVER*
MISURA *SIZE*		Asse libero		Kg	Con Leva	Kg	Kit guarnizioni
		*Free shaft*		Kg	*With lever*	Kg	*Seals kit*
DN [mm]	[inch]	*Free shaft*			*With lever*		*Seals kit*

DN 15	1/2"	V115X604		0,85	L115X604	0,9	KGBV8404
DN 20	3/4"	V115X605		1,2	L115X605	1,25	KGBV8405
DN 25	1"	V115X606		1,7	L115X606	1,8	KGBV8406
DN 32	1" 1/4	V115X607		2,8	L115X607	2,9	KGBV8407
DN 40	1" 1/2	V115X608		3,6	L115X608	3,75	KGBV8408
DN 50	2"	V115X609		5	L115X609	5,15	KGBV8409

MISURA *SIZE*		ARTICOLO	ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	L [mm]	H [mm]	Kg
		*ITEM CODE*	*ACTUATOR*	*Mounting KIT*


DN 15	1/2"	DG115H064	DAN0015411S	KCNAAHD5247	159,0	153,2	2,0
DN 20	3/4"	DG115H065	DAN0030411S	KCNAAHD5247	174,2	163,2	2,5
DN 25	1"	DG115H066	DAN0030411S	KCNBCHD5249	174,2	178,7	3,2
DN 32	1"	DG115H067	DAN0045412S	KCNBCHD5249	188,5	190,5	4,5
DN 32	1/4	DG115H067	DAN0045412S	KCNBCHD5249	188,5	190,5	4,5
	1/4
DN 40	1"	DG115H068	DAN0060412S	KCNCCHD5251	198,0	200,4	5,8
DN 40	1/2	DG115H068	DAN0060412S	KCNCCHD5251	198,0	200,4	5,8
	1/2
DN 50	2"	DG115H069	DAN0106411S	KCNCCHD5251	237,0	220,3	8,1

MISURA *SIZE*		ARTICOLO	ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	L [mm]	H [mm]	Kg
		*ITEM CODE*	*ACTUATOR*	*Mounting KIT*


DN 15	1/2"	SG115H064	SRN0015401S	KCNAAHD5247	233,2	160,2	2,3
DN 20	3/4"	SG115H065	SRN0030402S	KCNACHD5248	258,8	184,4	3,5
DN 25	1"	SG115H066	SRN0030402S	KCNBCHD5250	258,8	190,0	4,0
DN 32	1"	SG115H067	SRN0053401S	KCNBCHD5288	304,2	209,3	6,3
DN 32	1/4	SG115H067	SRN0053401S	KCNBCHD5288	304,2	209,3	6,3
	1/4
DN 40	1"	SG115H068	SRN0060401S	KCNCCHD5252	338,5	217,0	7,5
DN 40	1/2	SG115H068	SRN0060401S	KCNCCHD5252	338,5	217,0	7,5
	1/2
DN 50	2"	SG115H069	SRN0090401S	KCNCDHD5253	393,7	254,5	11,6
