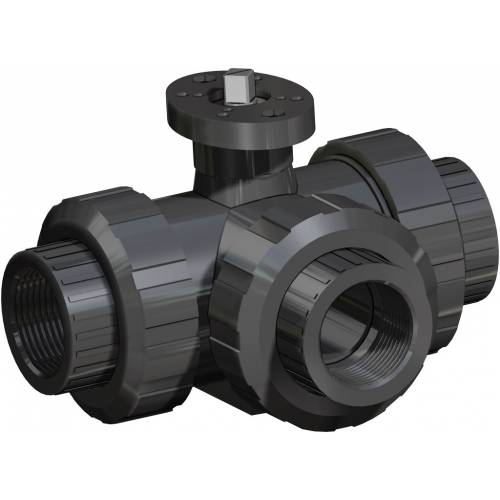

OMAL三通全孔PVC球閥I tem 635-636-637-638

一般特征:
帶有3個閥座的閥門，用于混合和分流過程。有可能選擇兩種方式，并以第三種方式關閉流量。
工作溫度:0℃至+80℃
工作壓力:見圖表。
應用:與聚氯乙烯相容的化學品和各種流體。
連接:
內螺紋符合德國工業標準/國際標準化組織228/1；
根據國際標準化組織727 UNI EN 1452進行膠合
PN 10至25°C，如果用用過的流體分類耐化學性

應要求:
請聯系我們的銷售部門。
產品資料
1-5-5-2-ITEM635-636-637-638.pdf

立即咨詢下一個產品

描述
參數
設備圖片

意大利歐瑪爾(OMAL.S.P.A.)自控閥門公司，是集設計與制造為一體的自主研發型閥門制造公司，在執行器和自控閥門的設計和制造方面有著30年的經驗。OMAL(歐瑪爾)自控閥門公司系出名門，由意大利知名工業企業BONOMI集團傳人BONOMI-OMAL先生于1981年創立，并于當年推出具有劃時代意義的“單氣缸雙活塞-撥叉式變扭矩” 氣動執行器，榮獲多項專利，具備“小體積-大扭矩”的突出特點，使控制更為可靠方便。依托優異的品質和先進的技術，OMAL(歐瑪爾)迅速成長為歐洲撥叉式氣動執行器供應商，為客戶提供更為專業的自控服務。1990年，OMAL(歐瑪爾)相繼推出自控球閥、自控蝶閥、自控角座閥等多品種全型號自控閥門，1998年，OMAL(歐瑪爾)VIP梭閥榮獲歐洲工業設計金獎。憑借著對技術與品質的執著追求，OMAL執行器和自控閥門已處于歐洲領先地位，也由最初的專業執行器制造商，成長為歐洲著名的自控閥門公司。對品質的嚴格要求和對技術的不斷創新，是OMAL產品領先世界的重要原因。OMAL自控閥門產品覆蓋所有的工業領域，能滿足各種嚴酷惡劣的條件及高標準用戶的要求，其產品有：球閥、蝶閥、角座閥、梭閥以及執行器等。

OMAL三通全孔PVC球閥Item 635-636-637-638

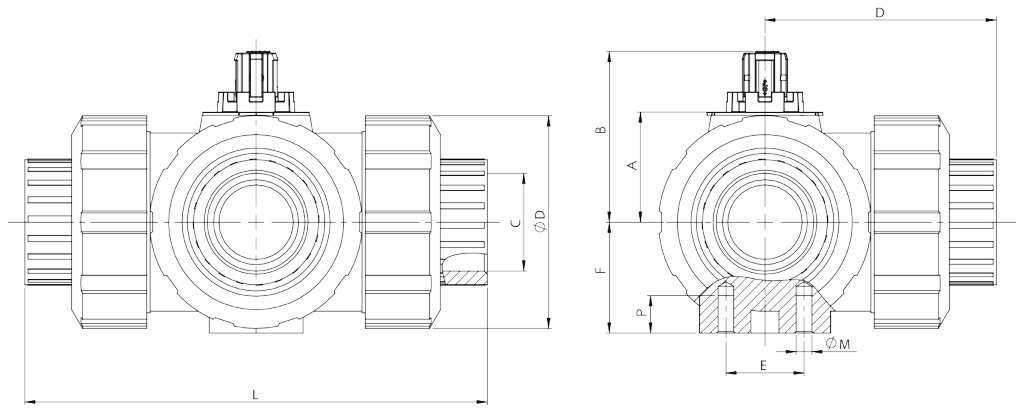

DIMENSIONS
SIZE		A	B	C Threaded	C Glued	D Threaded	D Glued	E	F	L Threaded	L Glued	?M	P	?Q
DN [mm]	[inch]	A	B	C Threaded	C Glued	D Threaded	D Glued	E	F	L Threaded	L Glued	?M	P	?Q
DN 10	3/8"	26,1	41	3/8"	16	54	52	25	28	113	109	6	8	50
DN 15	1/2"	26,1	41	1/2"	20	56	54	25	28	117	112	6	8	50
DN 20	3/4"	30	48,5	3/4"	25	66	64	25	32	135	131	6	8	58
DN 25	1"	35,2	55	1"	32	74	72	25	36	155	151	6	8	68
DN 32	1" 1/4	44	66,9	1" 1/4	40	89	90	45	45	179	181	8	9	84
DN 40	1" 1/2	50,2	73,1	1" 1/2	50	102,5	105	45	51	201	205	8	9	97
DN 50	2"	62	89,4	2"	63	130,5	133,5	45	65	255	261	8	9	124

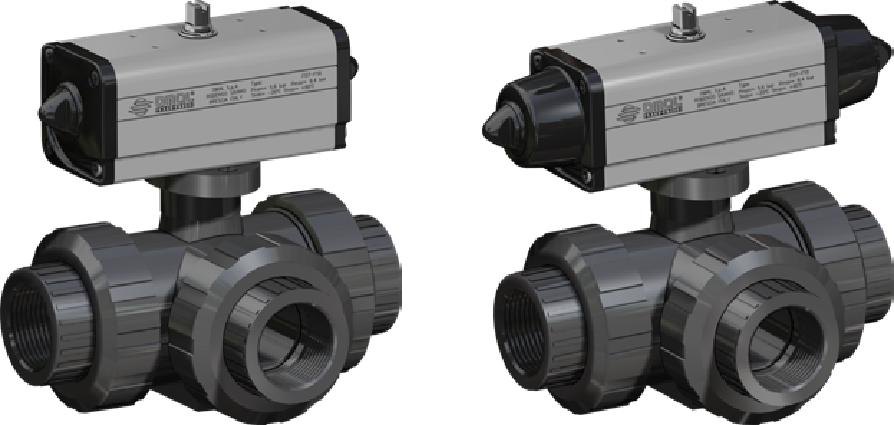

OMAL三通全孔PVC球閥Item 635-636-637-638

		CON ATTUATORE PNEUMATICO DOPPIO EFFETTO
			*WITH DOUBLE ACTING PNEUMATIC ACTUATOR*
MISURA *SIZE*		ARTICOLO valvola filettata		ARTICOLO valvola da incollare	ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg
DN [mm]	[inch]	*ITEM CODE threaded valve*		*ITEM CODE to be glued valve*	*ACTUATOR*	*Mounting KIT*	L [mm]	H [mm]	Kg
DN [mm]	[inch]	*ITEM CODE threaded valve*		*ITEM CODE to be glued valve*	*ACTUATOR*	*Mounting KIT*

10	3/8"	DG63*H003		DG63*H083	DAN0015412S	KCF045453	159,0	119,0	1,18
15	1/2"	DG63*H004		DG63*H084	DAN0015412S	KCF045453	159,0	119,0	1,19
20	3/4"	DG63*H005		DG63*H085	DAN0015412S	KCF045454	159,0	128,0	1,30
25	1"	DG63*H006		DG63*H086	DAN0015412S	KCF045454	159,0	133,0	1,49
32	1"1/4	DG63*H007		DG63*H087	DAN0015412S	KCF045455	159,0	145,0	1,81
40	1"1/2	DG63*H008		DG63*H088	DAN0030411S	KCF045678	174,0	158,0	2,21
50	2"	DG63*H009		DG63*H089	DAN0030411S	KCF045456	174,0	175,0	3,50
