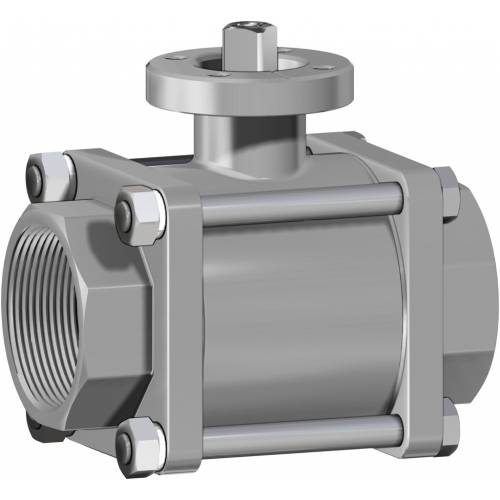

OMAL不銹鋼三片式全徑球閥Item 420

一般特征:
閥門由316L不銹鋼制造。
三件式制造，便于需要頻繁維護的工廠更換。
端部:內螺紋符合EN 10226-1 Rp(Ex ISO 7/1)；承插焊接；對焊。
工作溫度:從-20℃到+150℃
工作壓力:見圖表。
流體范圍:空氣、水、氣體、石油和石化產品、腐蝕性介質。
閥門頭符合國際標準化組織5211規范。

應要求:
螺紋:不擴散條約
密封件由聚四氟乙烯玻璃填充/聚四氟乙烯碳石墨制成
對于其他應用，請聯系我們的銷售部門。
產品資料

認證:
應要求，ATEX版本符合第2014/34/EU號指令。
應要求提供ATEX證書。

1-5-3-3-ITEM420.pdf

立即咨詢下一個產品

描述
參數
設備圖片

意大利歐瑪爾(OMAL.S.P.A.)自控閥門公司，是集設計與制造為一體的自主研發型閥門制造公司，在執行器和自控閥門的設計和制造方面有著30年的經驗。OMAL(歐瑪爾)自控閥門公司系出名門，由意大利知名工業企業BONOMI集團傳人BONOMI-OMAL先生于1981年創立，并于當年推出具有劃時代意義的“單氣缸雙活塞-撥叉式變扭矩” 氣動執行器，榮獲多項專利，具備“小體積-大扭矩”的突出特點，使控制更為可靠方便。依托優異的品質和先進的技術，OMAL(歐瑪爾)迅速成長為歐洲撥叉式氣動執行器供應商，為客戶提供更為專業的自控服務。1990年，OMAL(歐瑪爾)相繼推出自控球閥、自控蝶閥、自控角座閥等多品種全型號自控閥門，1998年，OMAL(歐瑪爾)VIP梭閥榮獲歐洲工業設計金獎。憑借著對技術與品質的執著追求，OMAL執行器和自控閥門已處于歐洲領先地位，也由最初的專業執行器制造商，成長為歐洲著名的自控閥門公司。對品質的嚴格要求和對技術的不斷創新，是OMAL產品領先世界的重要原因。OMAL自控閥門產品覆蓋所有的工業領域，能滿足各種嚴酷惡劣的條件及高標準用戶的要求，其產品有：球閥、蝶閥、角座閥、梭閥以及執行器等。

OMAL不銹鋼三片式全徑球閥Item 420

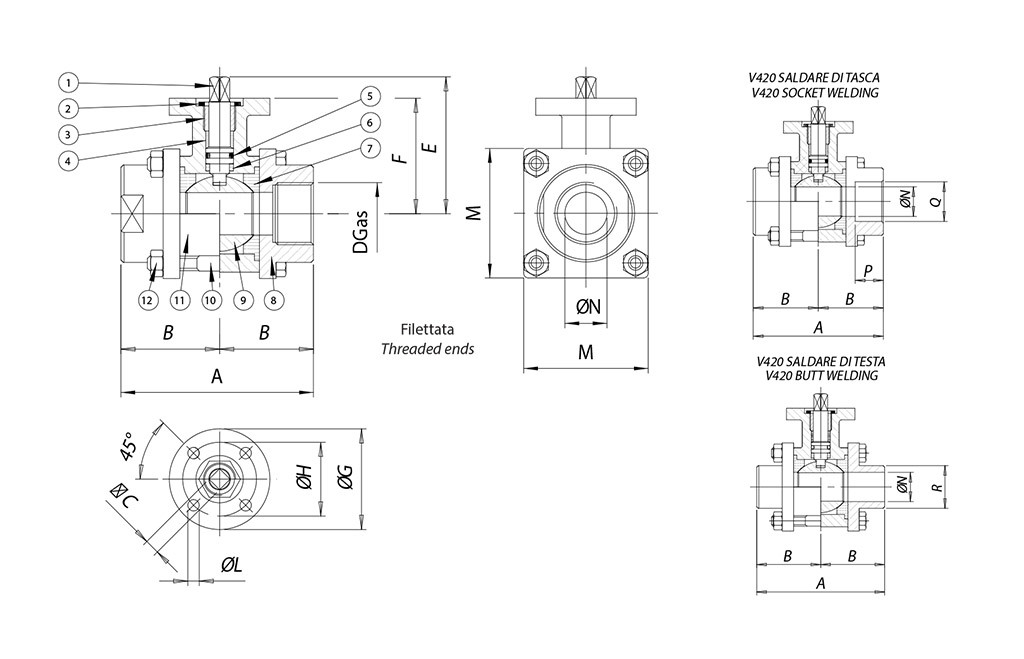

DIMENSIONS
SIZE		A	B	□C	D	E	F	?G	?H	?L	□M	?N	Q	P	R
DN [mm]	[inch]	A	B	□C	D	E	F	?G	?H	?L	□M	?N	Q	P	R
DN 10	3/8"	70	35	6	3/8”	49,5	41,5	46	36	6	40	10	17,8	9,7	18
DN 15	1/2"	70	35	6	1/2”	49,5	41,5	46	36	6	40	15	22	9,7	22,5
DN 20	3/4"	80	40	6	3/4”	53	45	46	36	6	45	20	27,3	12,7	28
DN 25	1"	90	45	9	1”	64,5	51,5	65	50	7	60	25	42,8	12,7	34,5
DN 32	1" 1/4	100	50	9	1" 1/4	69,5	56,5	65	50	7	70	32	42,8	12,7	43,5
DN 40	1" 1/2	114	57	14	1" 1/2	89	76	65	50	7	80	40	48,9	12,7	49,5
DN 50	2"	136	68	14	2”	95	82	65	50	7	90	50	61,4	15,8	61,5

OMAL不銹鋼三片式全徑球閥Item 420

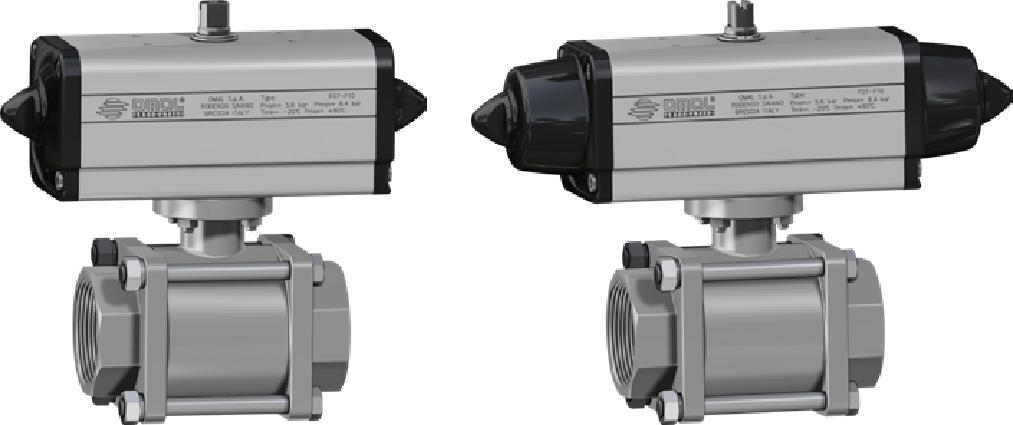

			CON ATTUATORE PNEUMATICO DOPPIO EFFETTO
				*WITH DOUBLE ACTING PNEUMATIC ACTUATOR*
MISURA *SIZE*		ARTICOLO		ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg	ATEX
DN [mm]	[inch]	*ITEM CODE*		*ACTUATOR*	*Mounting KIT*	L [mm]	H [mm]	Kg	ATEX
DN [mm]	[inch]	*ITEM CODE*		*ACTUATOR*	*Mounting KIT*

DN 10	3/8"	DG420H0*3		DAN0015411S	KCF045293	159,0	113,3	1,3	DG420H0*3YX
DN 15	1/2"	DG420H0*4		DAN0015411S	KCF045293	159,0	113,3	1,3	DG420H0*4YX
DN 20	3/4"	DG420H0*5		DAN0015411S	KCF045293	159,0	116,8	1,4	DG420H0*5YX
DN 25	1"	DG420H0*6		DAN0030411S	KCF045294	174,2	130,3	2,6	DG420H0*6YX
DN 32	1" 1/4	DG420H0*7		DAN0030411S	KCF045294	174,2	135,3	2,9	DG420H0*7YX
DN 40	1" 1/2	DG420H0*8		DAN0060412S	KCF055296	198,0	161,3	4,4	DG420H0*8YX
DN 50	2"	DG420H0*9		DAN0060412S	KCF055296	198,0	174,0	5,8	DG420H0*9YX

		CON ATTUATORE PNEUMATICO SEMPLICE EFFETTO
			*WITH SPRING RETURN PNEUMATIC ACTUATOR*
MISURA *SIZE*		ARTICOLO		ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg	ATEX
DN [mm]	[inch]	*ITEM CODE*		*ACTUATOR*	*Mounting KIT*	L [mm]	H [mm]	Kg	ATEX
DN [mm]	[inch]	*ITEM CODE*		*ACTUATOR*	*Mounting KIT*

DN 10	3/8"	SG420H0*3		SRN0015401S	KCF045293	233,2	120,3	1,7	SG420H0*3YX
DN 15	1/2"	SG420H0*4		SRN0015401S	KCF045293	233,2	120,3	1,7	SG420H0*4YX
DN 20	3/4"	SG420H0*5		SRN0015401S	KCF045293	233,2	123,8	1,9	SG420H0*5YX
DN 25	1"	SG420H0*6		SRN0030402S	KCF055295	258,8	141,5	3,3	SG420H0*6YX
DN 32	1" 1/4	SG420H0*7		SRN0030402S	KCF055295	258,8	146,5	3,6	SG420H0*7YX
DN 40	1" 1/2	SG420H0*8		SRN0053401S	KCF075297	304,2	178,8	6,0	SG420H0*8YX
DN 50	2"	SG420H0*9		SRN0060401S	KCF075297	338,5	190,6	7,3	SG420H0*9YX
* = 0 Valvola filettata (articolo DG420H00_) Threaded ends (model DG420H00_);
* = 8 Valvola a saldare di tasca (articolo DG420H08_)				Socket welding (model DG420H08_);
* = 9 Valvola da saldare di testa (articolo DG420H09_)				Butt welding (model DG420H09_).
