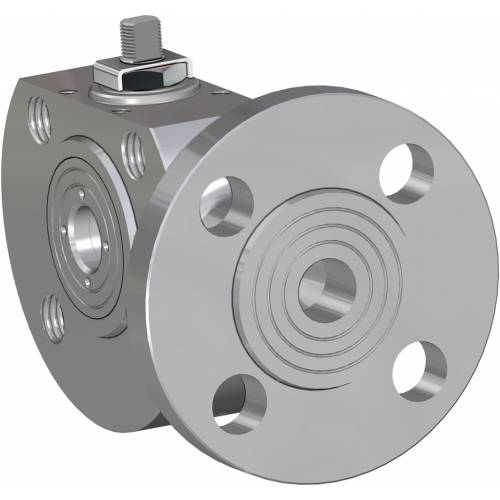

OMAL三通不銹鋼法蘭球閥Item 445

一般特征:
法蘭符合:EN 1092-1 PN40 fino a DN50；PN16 DN65，80，100；EN 12516
通用規格:EN 1792
(“防火安全”符合歐洲標準10497；美國石油學會607版。應要求)
工作溫度:從-20℃到+150℃(+200℃，帶特殊密封件)
工作壓力:PN 40至DN50 PN16以上
液體:水、石油產品、石化產品和其他腐蝕性液體。
孔徑減小。

應要求:
密封件由以下材料制成:聚四氟乙烯玻璃填充，聚四氟乙烯碳石墨
“T”端口，參見安裝計劃
對于其他應用，請聯系我們的技術部門。

認證:
符合歐洲指令2014/34/歐盟的ATEX版本。
ATEX證書。
產品資料
1-5-3-6-ITEM445.pdf

立即咨詢下一個產品

描述
參數
設備圖片

意大利歐瑪爾(OMAL.S.P.A.)自控閥門公司，是集設計與制造為一體的自主研發型閥門制造公司，在執行器和自控閥門的設計和制造方面有著30年的經驗。OMAL(歐瑪爾)自控閥門公司系出名門，由意大利知名工業企業BONOMI集團傳人BONOMI-OMAL先生于1981年創立，并于當年推出具有劃時代意義的“單氣缸雙活塞-撥叉式變扭矩” 氣動執行器，榮獲多項專利，具備“小體積-大扭矩”的突出特點，使控制更為可靠方便。依托優異的品質和先進的技術，OMAL(歐瑪爾)迅速成長為歐洲撥叉式氣動執行器供應商，為客戶提供更為專業的自控服務。1990年，OMAL(歐瑪爾)相繼推出自控球閥、自控蝶閥、自控角座閥等多品種全型號自控閥門，1998年，OMAL(歐瑪爾)VIP梭閥榮獲歐洲工業設計金獎。憑借著對技術與品質的執著追求，OMAL執行器和自控閥門已處于歐洲領先地位，也由最初的專業執行器制造商，成長為歐洲著名的自控閥門公司。對品質的嚴格要求和對技術的不斷創新，是OMAL產品領先世界的重要原因。OMAL自控閥門產品覆蓋所有的工業領域，能滿足各種嚴酷惡劣的條件及高標準用戶的要求，其產品有：球閥、蝶閥、角座閥、梭閥以及執行器等。

OMAL三通不銹鋼法蘭球閥Item 445

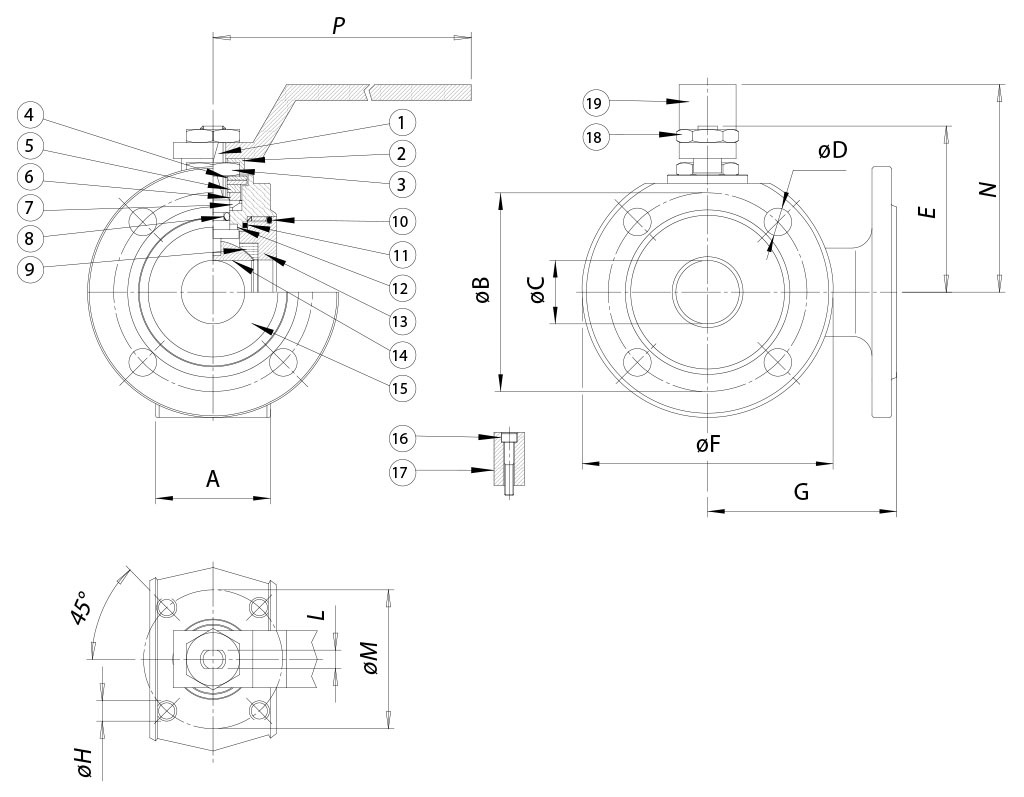

DIMENSIONS
SIZE		A	?B	?C	?D	E	?F	G	?H	L	?M	N	P
DN [mm]	[inch]	A	?B	?C	?D	E	?F	G	?H	L	?M	N	P
DN 15	1/2"	35	65	10	M12X4	48	90	85	M5	6	36	65	140
DN 20	3/4"	38	75	15	M12X4	51	100	90	M5	6	36	70	140
DN 25	1"	43	85	20	M12X4	62,5	110	90	M5	8	42	82	180
DN 32	1" 1/4	54	100	25	M16X4	67	130	105	M5	8	42	85	180
DN 40	1" 1/2	66	110	32	M16X4	80	140	120	M6	10	50	102	230
DN 50	2"	83	125	40	M16X4	87	150	130	M6	10	50	110	230
DN 65	2" 1/2	103	145	50	M16X4	119,5	175	150	M8	14	70	137,5	350
DN 80	3"	122	160	65	M16X8	129,5	190	175	M8	14	70	150	350
DN 100	4"	153	180	78	M16X8	148,5	220	185	M10	16	102	165	508

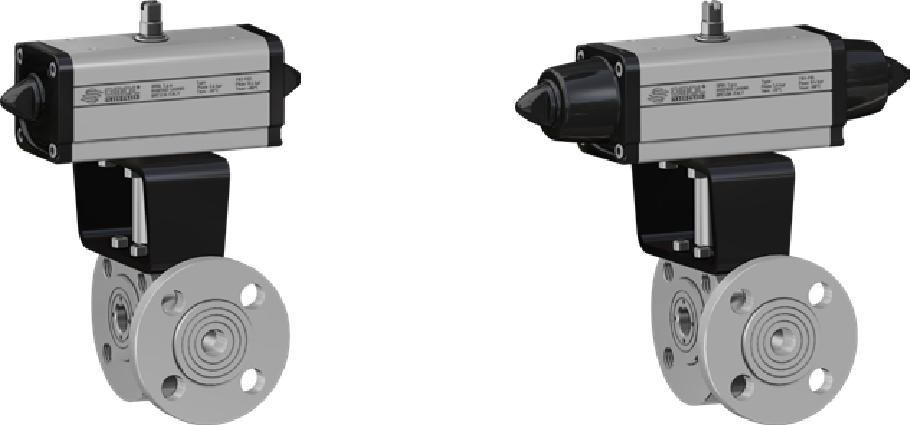

OMAL三通不銹鋼法蘭球閥Item 445

MISURA *SIZE*		ARTICOLO	ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg	ATEX
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	L [mm]	H [mm]	Kg	ATEX
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*

DN 15	1/2"	DG445H064	DAN0015411S	KCNAAHD5247	159,0	152,8	2,0	DG445H064YX
DN 20	3/4"	DG445H065	DAN0030411S	KCNAAHD5247	174,2	162,8	3,0	DG445H065YX
DN 25	1"	DG445H066	DAN0030411S	KCNBCHD5249	174,2	178,3	3,7	DG445H066YX
DN 32	1" 1/4	DG445H067	DAN0045412S	KCNBCHD5249	188,5	190,1	5,0	DG445H067YX
DN 40	1" 1/2	DG445H068	DAN0060412S	KCNCCHD5251	198,0	200,0	7,1	DG445H068YX
DN 50	2"	DG445H069	DAN0106411S	KCNCCHD5252	237,0	219,8	7,0	DG445H069YX
DN 65	2" 1/2	DG445H070	DAN0120411S	KCNDDHD5289	244,1	235,6	12,7	DG445H070YX
DN 80	3"	DG445H071	DAN0180411S	KCNDDHD5290	289,9	285,5	15,8	DG445H071YX
DN 100	4"	DG445H072	DAN0360411S	KCNEEHD5291	339,3	329,0	28,0	DG445H072YX

MISURA *SIZE*		ARTICOLO	ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg	ATEX
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*	L [mm]	H [mm]	Kg	ATEX
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*

DN 15	1/2"	SG445H064	SRN0015401S	KCNAAHD5247	233,2	159,8	2,0	SG445H064YX
DN 20	3/4"	SG445H065	SRN0030402S	KCNACHD5248	258,8	184,0	4,0	SG445H065YX
DN 25	1"	SG445H066	SRN0030402S	KCNBCHD5250	258,8	189,5	4,6	SG445H066YX
DN 32	1" 1/4	SG445H067	SRN0053401S	KCNBCHD5288	304,2	208,8	6,2	SG445H067YX
DN 40	1" 1/2	SG445H068	SRN0060401S	KCNCCHD5252	338,5	216,6	8,9	SG445H068YX
DN 50	2"	SG445H069	SRN0090401S	KCNCDHD5253	393,7	253,5	9,0	SG445H069YX
DN 65	2" 1/2	SG445H070	SRN0120401S	KCNDDHD5290	409,6	279,7	16,4	SG445H070YX
DN 80	3"	SG445H071	SRN0180401S	KCNDDHD5290	474,0	297,0	21,0	SG445H071YX
DN 100	4"	SG445H072	SRN0360401S	KCNEEHD5292	613,0	359,0	38,0	SG445H072YX
