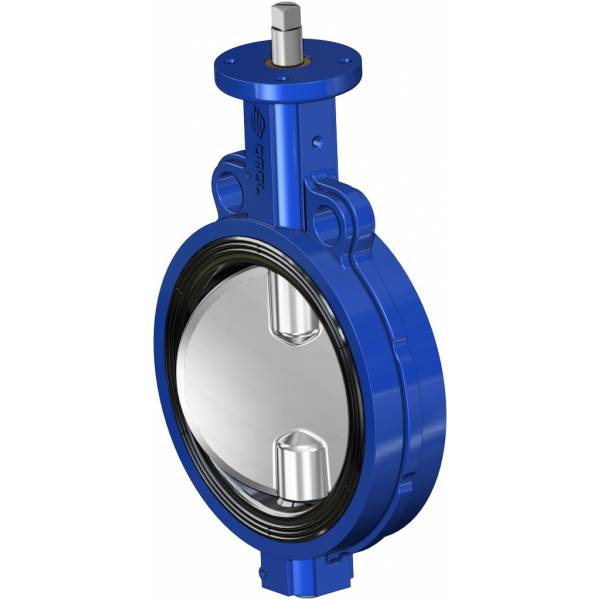

OMAL對夾式蝶閥Item 375-376-377

一般特征：

OMAL蝶形閥的設計和制造適用于所有工業領域的大多數應用，適用于DN 40至DN 600（凸耳DN 300）的對夾式或凸耳式；

-符合UNI EN593的一般要求

-根據EN 12266-1等級A，16Bar時的密封性

-整體密封（在硬環上硫化襯里），避免流體與閥體之間的任何接觸。

-密封設計允許完美地粘附在閥體上，并完全密封法蘭，無需額外的零件。法蘭之間的夾緊不會影響閥門的扭矩。

-研磨盤邊緣，使襯墊具有更好的密封性、更低的扭矩和較低的磨損。

-用于支撐軸的襯套。

-所有部件經過適當?shù)姆栏幚怼?/p>

標準執行：

?標準法蘭：

PN 10-PN 16-ANSI 150，從DN 40到DN 300。

PN 10，從DN 350到DN 600。

?符合UNI EN593的一般要求

?符合EN 558系列20的面對面

?符合ISO 5211（DN40-DN300）的閥頭

?密封性符合EN 12266-1 A級

?根據要求進行的其他測試。

?介質工作溫度：

三元乙丙橡膠：從-25°C到+135°C；

NBR：從-23°C到+82°C；

FKM：從-10°C到+190°C（DN40-DN300）；

聚四氟乙烯（在EPDM芯上）：從-25°C到+150°C（DN40-DN300）。

?對夾法蘭間承受的工作壓力：

DN 40至DN 300的PN 16 bar

DN 350至DN 600的PN 10 bar

?環氧涂層厚度：160÷200μ。RAL：5015。

根據要求：

?特殊襯里的工作溫度：

硅酮：從-25°C到+160°C；

NBR羧基：從-10°C到+82°C；

食品用NBR白色：從-23°C到+82°C；

hnbr：從-20°C到+120°C

?如需其他申請，請聯系我們的銷售部門。

認證：

?根據2014/68/EU“PED”。

?氣體的DVGW認證（V376）。

?RINA認證。

?符合意大利D.M.N°174，適用于飲用水和消化液（V376）。

?符合歐洲指令2014/34/EU的ATEX版本。

?根據要求提供ATEX證書。

Item 375

主體：鑄鐵

蝶形：鑄鐵

襯里：見表

Item 376

主體：鑄鐵

蝶形：CF8M（316 S.S.）

襯里：見表

Item 377

主體：鑄鐵

蝴蝶：青銅鋁

襯里：見表
