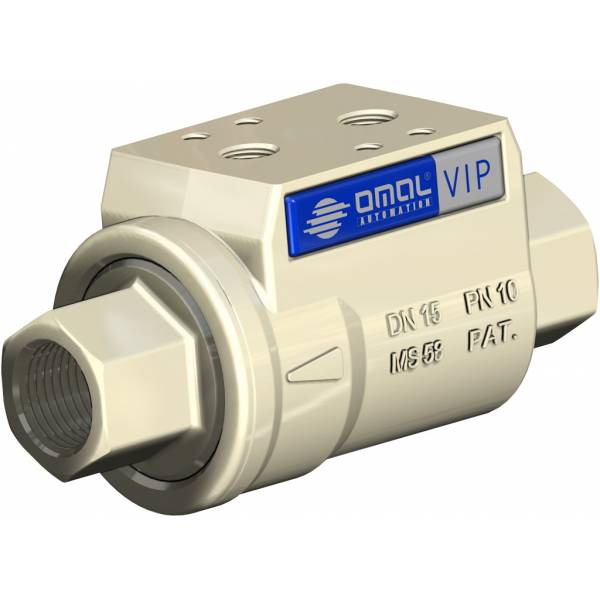

意大利OMAL進氣閥 VIP系列

一般特征:
雙作用閥和彈簧復位VIP(常開或常閉), 尺寸從3/8英寸到2英寸不等。
單向流動。
氣體螺紋端符合EN 10226-1 Rp (Ex ISO 7/1) - DIN 2999(根據要求為不擴散條約螺紋)，控制流體連接符合NAMUR接口。
改進的流體動力學允許最小的壓力損失。參見流量壓力圖。
VIP氣閥可用于任何安裝位置(水平、垂直或傾斜)，可在丁腈橡膠、FKM或三元乙丙橡膠中配備密封件:
-丁腈橡膠:適用于空氣、氣體、油、水等..
-FKM:非常適合大多數液體。不適合蒸汽。
三元乙丙橡膠:適合熱水和蒸汽。不適用于礦物產品(油、油脂等)..)。
有關氣體、爆炸性流體、材料相容性等的更多信息。請聯系我們的技術部。
閥門的打開和關閉可以通過外部磁性限位開關發出信號(磁性限位開關訂購閥門時請要求)。
根據2014/68/歐盟“PED”-2014/34/歐盟ATEX組合，在訂購時請要求。

控制媒體:
過濾壓縮空氣，不一定潤滑。在-20℃至0℃的溫度下，使用干燥空氣。如果是潤滑空氣，必須使用密封兼容油。
空氣壓力:
雙作用: 3bar-8bar
4.2bar-8bar
介質壓力:
壓力:最大10bar，見圖表
溫度:從-20℃到+80℃(丁腈橡膠)；-20℃至+150℃(FKM)；從-20℃到+150℃(三元乙丙橡膠)。
真空密封性:97%真空(絕對壓力約為30 mbar -980mbar )
產品資料3-1VIP.pdf

立即咨詢暫無

描述
參數
設備圖片

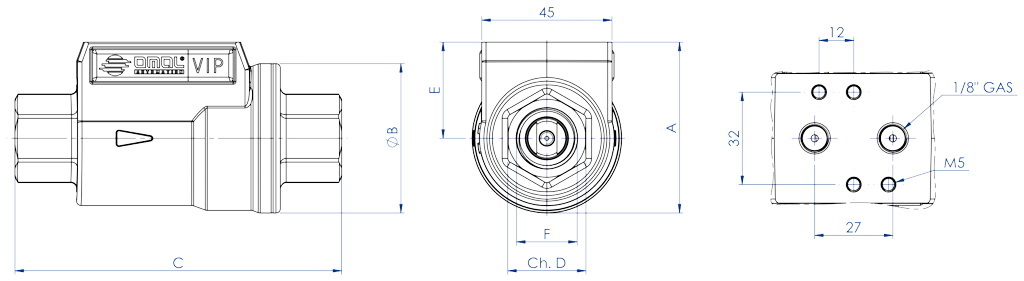

DIMENSIONS
DN nominal diameter mm.	10	15	20	25	32	40	50
size F GAS.	3/8”	1/2”	3/4”	1”	1”1/4	1”1/2	2”
bore mm.	10	15	20	25	32	40	50
A mm.	54	60	70	76	92	102	115
?B mm.	46	51,7	63,5	69	86	96	109
C mm.	98	112	135	143	165	180	207
ch. D mm.	22	27	33	41	50	60	75
E mm.	31	34	39	42	49	54	60
double acting air dm3/cycle	0,024	0,035	0,063	0,080	0,150	0,219	0,310
spring return air dm3/cycle	0,012	0,017	0,031	0,040	0,075	0,109	0,155
weight double acting “DA” Kg.	0,80	1	1,59	1,8	3,13	3,5	5,5
weight spring return “SR” Kg.	0,85	1,05	1,69	1,88	3,41	3,7	5,8

意大利OMAL進氣閥 VIP系列

CODICI VIP CON GUARNIZIONI NBR		*VIP CODE WITH SEALING IN NBR*
codice VIP doppio effetto “DA” VIP?code double acting ”DA”	VDA10003	VDA10004	VDA10005	VDA10006	VDA10007	VDA10008	VDA10009
codice VIP DA+1 finecorsa VIP?code DA+1 limit switch	VDA10603	VDA10604	VDA10605	VDA10606	VDA10607	VDA10608	VDA10609
codice VIP DA+2 finecorsa VIP?code DA+2 limit switches	VDA10703	VDA10704	VDA10705	VDA10706	VDA10707	VDA10708	VDA10709
codice VIP semplice effetto“SR”N.A. VIP?code spring return”SR”N.O.	VNA10003	VNA10004	VNA10005	VNA10006	VNA10007	VNA10008	VNA10009
codice VIP “SR”N.A.+1 finecorsa VIP?code “SR”N.O.+1 limit switch	VNA10603	VNA10604	VNA10605	VNA10606	VNA10607	VNA10608	VNA10609
codice VIP “SR” N.A.+2 finecorsa VIP?code “SR”N.O.+2 limit switches	VNA10703	VNA10704	VNA10705	VNA10706	VNA10707	VNA10708	VNA10709
codice VIP semplice effetto“SR”N.C. VIP?code spring return ”SR”N.C.	VNC10003	VNC10004	VNC10005	VNC10006	VNC10007	VNC10008	VNC10009
codice VIP “SR”N.C.+1 finecorsa VIP?code“SR”N.C.+1 limit switch	VNC10603	VNC10604	VNC10605	VNC10606	VNC10607	VNC10608	VNC10609
codice VIP “SR”N.C.+2 finecorsa VIP?code “SR”N.C.+2 limit switches	VNC10703	VNC10704	VNC10705	VNC10706	VNC10707	VNC10708	VNC10709
Kit guarnizioni di ricambio Spare seals KIT	KGVN0103	KGVN0104	KGVN0105	KGVN0106	KGVN0107	KGVN0108	KGVN0109

CODICI VIP CON GUARNIZIONI FKM		*VIP CODE WITH SEALING IN FKM*
codice VIP doppio effetto “DA” VIP?code double acting ”DA”	VDA20003	VDA20004	VDA20005	VDA20006	VDA20007	VDA20008	VDA20009
codice VIP DA+1 finecorsa VIP?code DA+1 limit switch	VDA20603	VDA20604	VDA20605	VDA20606	VDA20607	VDA20608	VDA20609
codice VIP DA+2 finecorsa VIP?code DA+2 limit switch	VDA20703	VDA20704	VDA20705	VDA20706	VDA20707	VDA20708	VDA20709
codice VIP semplice effetto“SR”N.A. VIP?code spring return ”SR”N.O.	VNA20003	VNA20004	VNA20005	VNA20006	VNA20007	VNA20008	VNA20009
codice VIP“SR” N.A.+1 finecorsa VIP?code “SR” N.O.+1 limit switch	VNA20603	VNA20604	VNA20605	VNA20606	VNA20607	VNA20608	VNA20609
codice VIP “SR” N.A.+2 finecorsa VIP?code “SR” N.O.+2 limit switches	VNA20703	VNA20704	VNA20705	VNA20706	VNA20707	VNA20708	VNA20709
codice VIP semplice effetto“SR”N.C. VIP?code spring return”SR” N.C.	VNC20003	VNC20004	VNC20005	VNC20006	VNC20007	VNC20008	VNC20009
codice VIP “SR” N.C.+1 finecorsa VIP?code “SR” N.C.+1 limit switch	VNC20603	VNC20604	VNC20605	VNC20606	VNC20607	VNC20608	VNC20609
codice VIP “SR”N.C.+2 finecorsa VIP?code“SR”N.C.+2 limit switches	VNC20703	VNC20704	VNC20705	VNC20706	VNC20707	VNC20708	VNC20709
Kit guarnizioni di ricambio Spare seals KIT	KGVV0103	KGVV0104	KGVV0105	KGVV0106	KGVV0107	KGVV0108	KGVV0109

CODICI VIP CON GUARNIZIONI IN FKM PER USO OSSIGENO			*CODE WITH FKM SEALS FOR OXYGEN USE*
Versione sgrassata per ossigeno Degreased execution for oxygen applications	VNC90503	VNC90504		VNC90505	VNC90506	VNC90507	VNC90508		VNC90509

CODICI VIP CON GUARNIZIONI EPDM		*VIP CODE WITH SEALING IN EPDM*
codice VIP doppio effetto “DA” VIP?code double acting ”DA”	VDA30003	VDA30004		VDA30005	VDA30006	VDA30007	VDA30008	VDA30009
codice VIP DA+1 finecorsa VIP?code DA+1 limit switch	VDA30603	VDA30604		VDA30605	VDA30606	VDA30607	VDA30608	VDA30609
codice VIP DA+2 finecorsa VIP?code DA+2 limit switch	VDA30703	VDA30704		VDA30705	VDA30706	VDA30707	VDA30708	VDA30709
codice VIP semplice effetto“SR”N.A. VIP?code spring return ”SR”N.O.	VNA30003	VNA30004		VNA30005	VNA30006	VNA30007	VNA30008	VNA30009
codice VIP “SR” N.A.+1 finecorsa VIP?code “SR” N.O.+1 limit switch	VNA30603	VNA30604		VNA30605	VNA30606	VNA30607	VNA30608	VNA30609
codice VIP “SR”N.A.+2 finecorsa VIP?code “SR”N.O.+2 limit switches	VNA30703	VNA30704		VNA30705	VNA30706	VNA30707	VNA30708	VNA30709
codice VIP semplice effetto“SR”N.C. VIP?code spring return”SR”N.C.	VNC30003	VNC30004		VNC30005	VNC30006	VNC30007	VNC30008	VNC30009
codice VIP “SR”N.C.+1 finecorsa VIP?code “SR”N.C.+1 limit switch	VNC30603	VNC30604		VNC30605	VNC30606	VNC30607	VNC30608	VNC30609
codice VIP “SR”N.C.+2 finecorsa VIP?code “SR”N.C.+2 limit switches	VNC30703	VNC30704		VNC30705	VNC30706	VNC30707	VNC30708	VNC30709
Kit guarnizioni di ricambio Spare seals KIT	KGVE0103	KGVE0104		KGVE0105	KGVE0106	KGVE0107	KGVE0108		KGVE0109
