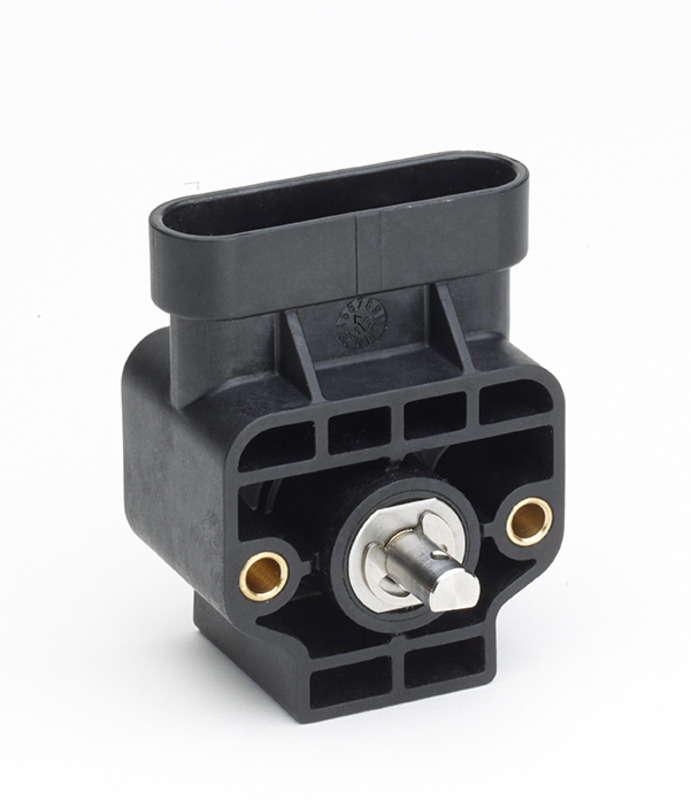

GEFRAN角度傳感器 GRA Hall-effect single-turn rotary sensor with shaft

Overview

旋轉傳感器量程上限是360°，能編寫±15°每步的模擬版本。

傳感元件無磨損的狀態下, 非接觸式霍爾技術使傳感器壽命近乎無限長。

多樣化的配置方便了產品至各種載體的安裝。

高IP 保護層級，耐沖擊、耐振動，以及高電磁兼容性使這些產品更適應移動液壓應用程序的要求。

確保為應用程序提供強健且高性能的方案，這些應用包括農業機器、工業機器、物料處理設備等。

Description

量程

±180°不同值，根據要求±15°每步段（僅用于模擬版本）

電源電壓

+5伏直流電（僅用于0.5..4.5伏直流電輸出）；+9…+36伏直流電（參見右電源電壓輸出信號）

輸出信號

0.5...4.5伏比率計（電源 +5伏直流電）； 0.5...4.5伏; 0...10伏; 4...20毫安； CANopen協議， SAE J1939協議

電氣連接

安普超級密封連接器 6P 282108-1；德國 6P DT04-6P

旋轉分辨率和速率

12 比特（模擬輸出）；14比特（CANopen/SAE J1939輸出）；每分鐘最大轉速120 。

線性度

< ± 0.5% FS

工作溫度與溫度系數

-40°C ... +85°C （根據要求值變高）；熱漂移< 50 ppm/°C

振動

20g - 10 Hz … 2000 Hz IEC標準 60068-2-6

沖擊

三軸脈沖； 50g 11 ms IEC標準 60068-2-27

電磁兼容性

2014/30/歐盟電磁兼容指令（EMC）

使用壽命

35 M 運行（沖次 ±75°）

IP 保護層級

IP67 - IPX9K 配有母端對接連接器AMP282090-1 （GRA-A 版本）和對接連接器DT06-6S （GRA-D 版本）

外殼材料

聚對苯二甲酸丁二醇酯（PBT）

立即咨詢下一個產品

描述
參數
設備圖片

F068721 GRAAR030030HA31A00 0000X00

F069915 GRAAR090090LA13A00 L000X00

F064004 GRAAR180180HA11A00 0000X00

F066965 GRAAR180180HA21A00 0000X00

F066966 GRAAR180180HA31A00 0000X00

F068677 GRAAR180180LA13A00 L000X00

F068234 GRAAS015000HA21A00 0000X00

F068674 GRAAS030000HA31A00 0000X00

F069051 GRAAS045000HA21A00 0000X00

F068929 GRAAS045000HA22A00 0000X00

F066951 GRAAS045000HA32A00 0000X00

F066426 GRAAS105000HA32A00 0000X00

F067401 GRAAS120000HA32A00 0004X00

F068489 GRAAS135000HA21A00 0000X00

F064001 GRAAS180000HA11A00 0000X00

F066964 GRAAS180000HA21A00 0000X00

F067684 GRAAS180000HA22A00 L000X00

F064002 GRAAS180000HA31A00 0000X00

F067631 GRAAS180000HA32A00 L000X00

F065964 GRAAS180000HC14A00 0000X00

F067735 GRADR045045LA11A00 0000X00

F067366 GRADR060060HA11A00 0000X00

F068221 GRADR060060HA31A00 0000X00

F068324 GRADR060060LA13A00 0000X00

F069958 GRADR120120LA13A00 0000X00

F068812 GRADS030000HA22A00 L000X00

F069267 GRADS045000LA11A00 0000X00

F067683 GRADS045000LA12A00 0000X00

F068868 GRADS060000HA31A00 0000X00

F068584 GRADS060000LA11A00 0000X00

F067312 GRADS180000HA11A00 0000X00

F068996 GRADS180000HA21A00 0000X00

F068116 GRADS180000HC11A00 0000X00

F064005 GRADS180000HC14A00 0000X00

F069389 GRADS180000HC23A00 0000X00

F064003 GRADS180000LA11A00 0000X00
