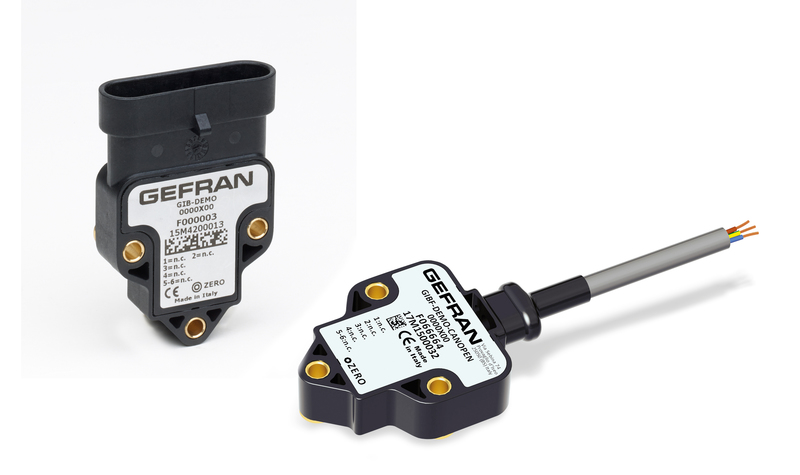

GEFRAN斜度傳感器 GIB Single/dual axis entry level tilt sensor (XY/360°)

Overview

綜述

入門級MEMS技術傾角傳感器。

節省空間，高性能，便于安裝。

高IP保護等級、耐振耐沖擊以及良好的電磁兼容性使這種感應器更適應移動液壓應用程序的要求。

確保為應用程序提供強健且高性能的方案，這些應用包括農業機器、施工機器、物料處理設備。

Description

量程

±10° ±15° ±20° ±30° ±45° ±60° ±85°(雙軸XY)

360° (±180°) （單軸Z）

電源電壓

+5伏直流電（僅用于0.5..4.5伏直流電輸出）； +10…+36伏直流電（參見右電源電壓輸出信號）

輸出信號

0.5...4.5伏比率計（電源 +5伏直流電）； 0.5...4.5伏; 0...10伏; 4...20毫安； CANopen協議

電氣連接

安普超級密封連接器 6P 282108-1； 6 線輸出 18 AWG 1.65毫米外直徑（根據要求電纜+連接器）

分辨率

0.05° (±10° to ±20°)； 0.05°(±30°)； 0.1°(±45°)；0.1°(±60°)； 0.1°(±85°)； 0.1° (±180°) 模擬輸出； 0.05°CANopen輸出

線性度

< ± 0,5% FS (±10° to ±60°; ±180°); < ± 0.5% FS (±85°)

工作溫度與溫度系數

-40°C ... +85°C 熱漂移 < 0.01°/°C 所屬范圍 (溫度T=-10°C..+60°C)

振動

20g 在10 Hz 至 2000 Hz之間IEC標準 60068-2-6

沖擊

三軸脈沖； 50g 11 ms IEC標準60068-2-27

電磁兼容性

2014/30/歐盟電磁兼容指令（EMC）

IP 保護層級

IP67 - IPX9K 配有母端對接連接器AMP282090-1 （GRA-A 版本）和 IP68 （GIB-F 版本)

外殼材料

聚對苯二甲酸丁二醇酯（PBT）

立即咨詢下一個產品

描述
參數
設備圖片

F068911 GIBAO015000HA30 0000X00

F068021 GIBAO015000HA30 L000X00

F065925 GIBAO020000HA10 0000X00

F065923 GIBAO020000HC10 0000X00

F067629 GIBAO020000LA10 0000X00

F065920 GIBAO030000HA10 0000X00

F065921 GIBAO030000HC10 0000X00

F066065 GIBAO045000HA10 0000X00

F068393 GIBAO060000HC10 0000X00

F067716 GIBAO085000HC10 0000X00

F065924 GIBAV360000HC10 0000X00

F068333 GIBFO010000HA20 0000X05

F067668 GIBFO010000HC10 0000X01

F069130 GIBFO015000HA30 L000X05

F067527 GIBFO030000HA20 0000X10

F066960 GIBFO030000HA30 0000X01

F067368 GIBFO030000HA30 L000A05

F067926 GIBFO045000HA20 0000X02

F067310 GIBFO045000HC10 0000X01

F069774 GIBFO045000LA10 0000X05

F068318 GIBFO060000HA20 0000X10

F069848 GIBFO085000HC10 0000X05

F067845 GIBFV360000HA10 0000X01

F067701 GIBFV360000HA20 0000X01

F068332 GIBFV360000HA20 0000X05

F067799 GIBFV360000HA20 0000X10

F067897 GIBFV360000HA30 0000X05

F067311 GIBFV360000LA10 0000X01
