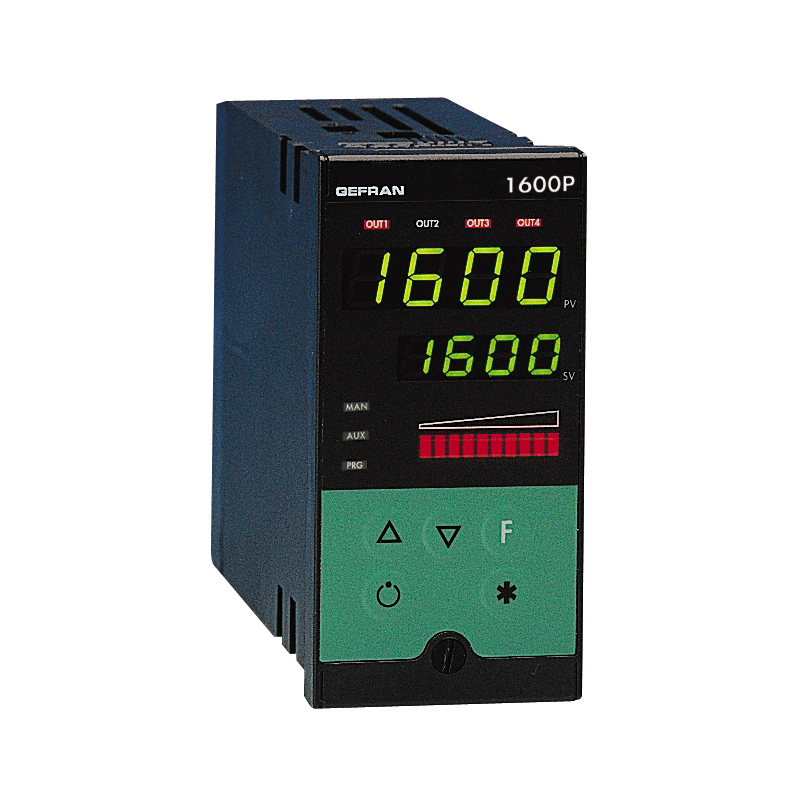

GEFRAN控制器-可編程單元 PID controller programmer 1600P Controller Programmer, 1/8 DIN

Overview

微處理器設定點程序和控制器，外形48x96 / 96x96 (1/8 DIN - 1/4 DIN).
SMT制造，儀表提供完整操作者界面，由聚碳酸酯膜確保IP65等級面板防護。

它有4鍵，兩個綠色LED顯示條，每條4數字，4紅色LED指示燈用于4邏輯或繼電器輸出，3個LED可編程可指示儀表的不同運行狀態。

10紅色LED柱可指示控制輸出，輸入或偏差。
過程變量主輸入是通用的，提供連接許多類型傳感器的可能性。熱電偶，熱電阻，熱敏電阻，線性輸入，電位計。用面板鍵定義客戶線性化。輸入類型可由面板鍵選擇，無需外部分流器或適配器。第二輔助絕緣模擬量輸入可配置為線性輸入，電位計或電流互感器。
兩個絕緣數字輸入可輸入開始，停止和復位程序命令，選擇程序和程序步。

儀表有4個繼電器(5A/250V)或邏輯(11Vdc, 20mA)輸出，2個電壓或電流絕緣模擬量輸出。

每個輸出功能可配置，輸出活動關聯到單獨程序步，可提供控制和報警功能。

絕緣輸出（最大10 or 24Vdc, 30mA）可驅動外部變送器或電位計。串行通信接口RS485（RS232C兼容）可讀取或修改任何參數，管理線上儀表（本地/遠程，手動/自動，交換，內部計時器控制，直接輸出控制）

協議：MODBUS RTU and CENCAL (Gefran).
設置程序步驟特別簡潔，可達8步，每步有設定點斜坡和保持。它很容易設置邏輯輸入和輸出事件的互鎖，重啟類型首選“步驟”菜單中的設置幾個步驟即可。

各個步可重組在4個不同的程序中。
儀表的編程步驟由功能塊的參數組來完成（CFG是控制參數，Inp是輸入，Out是輸出等）。選擇簡單菜單也能進入最常用的參數。

儀表可依靠硬件配置來選擇參數顯示，自動隱藏那些不經常使用的。

為使配置簡單化，有PC程序工具，包括Windows菜單驅動配置程序和連接儀表的必要電纜（技術資料cod. 80021)。

程序員執行程序控制主輸出（兩個獨立加熱/冷卻PID回路），在同一時間基點上可轉發2個不同的模擬量輸出設定點到從控制器。

在程序執行階段，兩個顯示條用于監控程序的狀態，可立即進行必要的調整。

Description

面板通用輸入配置
輸入信號采樣時間120msec;分辨率30000步
兩個控制輸出：繼電器，邏輯或加熱/冷卻模擬量輸出功能
3個可配置報警
2個模擬量輸出（設定點轉發）
2個可配置功能數字輸入
輔助輸入用于C.T或遠程設定點
加熱器斷開或傳感器短路報警
自動調整，軟啟動，本地/遠程設定點，自動/手動
最多4程序12 (16)步
第二設定點轉發到從

立即咨詢 下一個產品

描述
參數
設備圖片

F028491 1600P-DRR000-0001-000

F066331 1600P-DRR000-0020-000

F028745 1600P-DRR000-0021-000

F028775 1600P-DRR000-0101-000

F035416 1600P-DRR000-0121-000

F030071 1600P-DRR000-0401-000

F039497 1600P-DRR000-0420-000

F053809 1600P-DRR000-0701-000

F028592 1600P-DRR000-1100-000

F001735 1600P-DRR000-1101-000

F035243 1600P-DRR000-1200-000

F027137 1600P-DRR0I0-0001-000

F028748 1600P-DRR0I0-0021-000

F043275 1600P-DRR0I0-0101-000

F029513 1600P-DRR0I0-1201-000

F001738 1600P-DRR0I0-1220-000

F056558 1600P-DRR0I0-1221-000

F065004 1600P-DRR0I0-3501-000

F055421 1600P-DRR0II-0801-000

F056460 1600P-DRR0II-3500-000

F054279 1600P-DRR0II-3501-000

F056175 1600P-DRR0IV-0001-000

F056503 1600P-DRR0IV-0021-000

F029446 1600P-DRR0IV-0101-000

F051214 1600P-DRR0IV-1101-000

F037600 1600P-DRR0IV-1201-000

F057191 1600P-DRR0V0-0000-000

F001736 1600P-DRR0V0-0001-000

F001737 1600P-DRR0V0-0021-000

F030664 1600P-DRR0V0-0101-000

F050417 1600P-DRR0VV-0000-000

F064404 1600P-DRR0VV-0701-000

F037495 1600P-DRR0VV-1120-000

F001746 1600P-DRRD00-0001-000

F062353 1600P-DRRD00-0100-000

F062338 1600P-DRRD00-0101-000

F029615 1600P-DRRD00-1321-000

F060801 1600P-DRRDI0-0400-000

F001747 1600P-DRRDII-1221-000

F066764 1600P-DRRDIV-0101-000

F043771 1600P-DRRDIV-1120-000

F064397 1600P-DRRDV0-0101-000

F027708 1600P-DRRR00-0000-000

F051292 1600P-DRRR00-0001-000

F053810 1600P-DRRR00-0100-000

F001739 1600P-DRRR00-0101-000

F055488 1600P-DRRR00-0120-000

F030575 1600P-DRRR00-0121-000

F036538 1600P-DRRR00-1100-000

F001740 1600P-DRRR00-1101-000

F039397 1600P-DRRR00-1200-000

F001741 1600P-DRRR00-1201-000

F036364 1600P-DRRRI0-0001-000

F060918 1600P-DRRRI0-0101-000

F036666 1600P-DRRRI0-1101-000

F001743 1600P-DRRRI0-1121-000

F023894 1600P-DRRRI0-1220-000

F001744 1600P-DRRRI0-1221-000

F058198 1600P-DRRRI0-1321-000

F035414 1600P-DRRRII-0000-000

F058197 1600P-DRRRII-1320-000

F061945 1600P-DRRRIV-0321-000

F026119 1600P-DRRRIV-1101-000

F001745 1600P-DRRRIV-1221-000

F029208 1600P-DRRRV0-0121-000

F038892 1600P-DRRRV0-1101-000

F027159 1600P-DRRRV0-1121-000

F034117 1600P-DRRRVV-1121-000

F026396 1600P-RRR000-0000-000

F001716 1600P-RRR000-0001-000

F025619 1600P-RRR000-0021-000

F039557 1600P-RRR000-0100-000

F029129 1600P-RRR000-0101-000

F034648 1600P-RRR000-0301-000

F032738 1600P-RRR000-1101-000

F055260 1600P-RRR000-1121-000

F001717 1600P-RRR000-1201-000

F040158 1600P-RRR000-1321-000

F048817 1600P-RRR0I0-0000-000

F055991 1600P-RRR0I0-0001-000

F039395 1600P-RRR0I0-0101-000

F057529 1600P-RRR0I0-0401-000

F041624 1600P-RRR0I0-1101-000

F027484 1600P-RRR0I0-1121-000

F043158 1600P-RRR0I0-1201-000

F001720 1600P-RRR0I0-1221-000

F053323 1600P-RRR0II-0001-000

F027257 1600P-RRR0II-0021-000

F036794 1600P-RRR0II-1200-000

F036793 1600P-RRR0II-1201-000

F068426 1600P-RRR0II-1221-000

F027601 1600P-RRR0IV-0101-000

F001721 1600P-RRR0IV-1221-000

F027409 1600P-RRR0V0-0001-000

F043235 1600P-RRR0V0-0021-000

F061244 1600P-RRR0V0-0100-000

F036299 1600P-RRR0V0-0101-000

F053040 1600P-RRR0V0-0421-000

F030712 1600P-RRR0V0-1201-000

F001718 1600P-RRR0V0-1221-000

F042208 1600P-RRR0V0-1301-000

F054409 1600P-RRR0V0-3401-000

F062975 1600P-RRR0VV-0000-000

F031494 1600P-RRR0VV-0101-000

F057475 1600P-RRR0VV-0401-000

F063053 1600P-RRR0VV-1100-000

F053906 1600P-RRRD00-0401-000

F001732 1600P-RRRD00-1901-000

F049098 1600P-RRRDI0-1101-000

F039052 1600P-RRRDIV-0421-000

F031185 1600P-RRRDIV-1200-000

F001722 1600P-RRRR00-0000-000

F001723 1600P-RRRR00-0001-000

F026746 1600P-RRRR00-0020-000

F028879 1600P-RRRR00-0021-000

F028699 1600P-RRRR00-0100-000

F032125 1600P-RRRR00-0101-000

F029279 1600P-RRRR00-0120-000

F048460 1600P-RRRR00-0121-000

F039804 1600P-RRRR00-1101-000

F001725 1600P-RRRR00-1200-000

F001726 1600P-RRRR00-1201-000

F051716 1600P-RRRRI0-0101-000

F030751 1600P-RRRRI0-0121-000

F062377 1600P-RRRRI0-0401-000

F034243 1600P-RRRRI0-1101-000

F001728 1600P-RRRRI0-1221-000

F001729 1600P-RRRRI0-1901-000

F039796 1600P-RRRRII-0101-000

F047359 1600P-RRRRII-1101-000

F040333 1600P-RRRRII-1121-000

F001730 1600P-RRRRIV-1121-000

F032631 1600P-RRRRIV-1221-000

F049420 1600P-RRRRV0-0101-000

F030554 1600P-RRRRV0-0401-000

F025503 1600P-RRRRVV-1121-000
