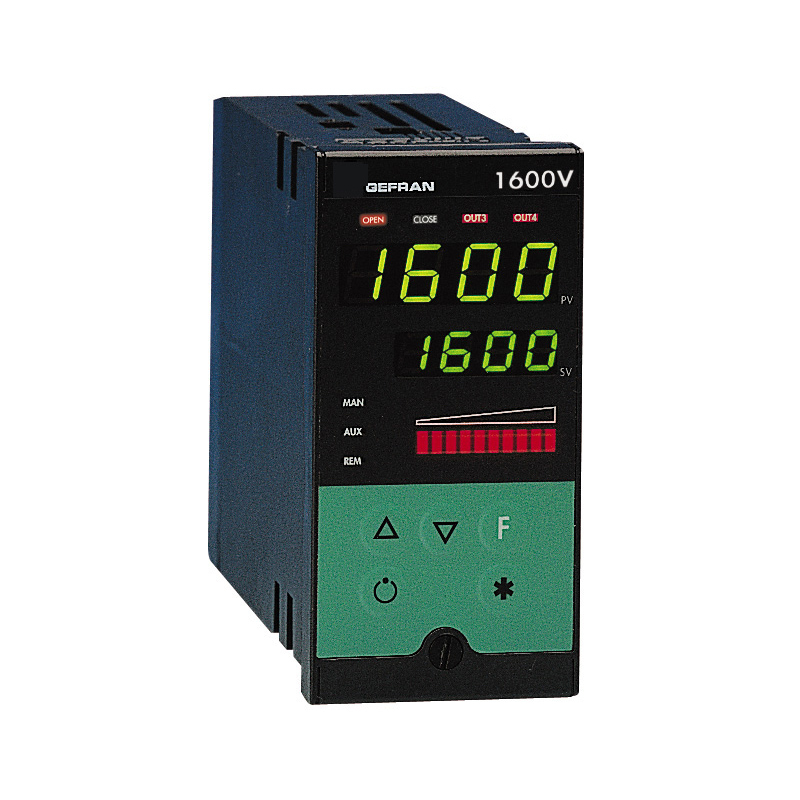

GEFRAN控制器-可編程單元 PID controllers for motorized valves 1600V PID Controller for motorized valves, 1/8 DIN

Overview

微處理器控制器用于三步電動閥門，外形48x96 / 96x96 (1/8DIN - 1/4DIN)。

SMT技術制造，儀表提供完整操作者界面，由聚碳酸酯膜確保IP65等級面板防護。
它有4鍵，兩個綠色LED顯示條，每個4數字，，4紅色LED指示燈用于4邏輯或繼電器輸出，3個LED可編程可指示儀表的不同運行狀態。10紅色LED柱指示控制，輸入，偏差或閥門位置模擬量輸出。

過程變量主輸入是通用的，可連接很多類型傳感器：熱電偶，熱電阻，熱敏電阻，線性輸入，電位計，使用面板鍵定義的客戶線性化。

通過面板鍵選擇輸入類型，無需外部分流器或適配器。
使用兩點法定義線性功能可修正輸入。
第二輔助絕緣模擬量輸入可配置為線性輸入或閥門位置反饋電位計。

它能配置2絕緣數字輸入，選擇4本地設定點；開始，停止和內部計時器復位；自動/手動，本地/遠程功能；報警記憶復位；輸入保持功能。
儀表有4繼電器(3A, 250V)或邏輯(12Vdc, 20mA)輸出，2個用于開/關閥門功能，2個電壓或電流絕緣模擬量輸出。

每個輸出功能可由鍵盤配置；功能包括控制輸出（開/關閥門）；報警輸出；計時器控制輸出；數字輸入重復；過程值轉發；設定點，偏差，報警設定點或從數字通訊讀取值。

一個絕緣輸出(10 or 24Vdc, 30mA max.)可驅動外部變送器或電位計
串行通信接口RS485（RS232C兼容）可讀取或修改任何參數，管理線上儀表（本地/遠程，手動/自動，交換，內部計時器控制，直接輸出控制）

協議：MODBUS RTU and CENCAL (Gefran).

使用這些可寫入任何儀表參數。
特殊參數用于閥門控制，例如執行機構沖擊時間，最小脈沖時間，任意干涉閥值，死區；控制類型可配置為有或無電位計反饋；PD或PID算法。
儀表的編程步驟由功能塊的參數組來完成（CFG是控制參數，Inp是輸入，Out是輸出等）。選擇簡單菜單也能進入最常用的參數。

儀表可依靠硬件配置來選擇參數顯示，自動隱藏那些不經常使用的。

為使配置簡單化，有PC程序工具，包括Windows菜單驅動配置程序和連接儀表的必要電纜（技術資料cod. 80021)。

Description

面板配置通用輸入
輸入信號采樣時間120msec;分辨率30000步
兩個控制輸出：繼電器，邏輯或開/關閥門模擬量功能
3個可配置報警
2個模擬量輸出（設定點轉發）
可配置數字輸入功能
輔助輸入可用于閥門位置電位計反饋
加熱器斷開或傳感器短路報警
自動調整，軟啟動，本地/遠程設定點，自動/手動
多重設置功能，

立即咨詢下一個產品

描述
參數
設備圖片

F029374 1600V-DRR000-0001-000

F049615 1600V-DRR000-0701-000

F044385 1600V-DRR000-1101-000

F069775 1600V-DRR000-3401-000

F028660 1600V-DRR0I0-0000-000

F062355 1600V-DRR0I0-0001-000

F041991 1600V-DRR0I0-0100-000

F066203 1600V-DRR0I0-0101-000

F043835 1600V-DRR0I0-1201-000

F046337 1600V-DRR0II-0001-000

F049246 1600V-DRR0IV-0101-000

F027119 1600V-DRR0IV-1021-000

F029737 1600V-DRR0V0-0001-000

F061911 1600V-DRR0VV-1101-000

F049694 1600V-DRRDII-1221-000

F043772 1600V-DRRDIV-1120-000

F047285 1600V-DRRR00-0101-000

F027808 1600V-DRRR00-1121-000

F053817 1600V-DRRRI0-0401-000

F036681 1600V-DRRRI0-1001-000

F031733 1600V-DRRRV0-0021-000

F053999 1600V-DRRRV0-0101-000

F022815 1600V-RRR000-0000-000

F001588 1600V-RRR000-0001-000

F001589 1600V-RRR000-0021-000

F036301 1600V-RRR000-0100-000

F001590 1600V-RRR000-0101-000

F061356 1600V-RRR000-0121-000

F040609 1600V-RRR000-0301-000

F001591 1600V-RRR000-0400-000

F049421 1600V-RRR000-0401-000

F042813 1600V-RRR000-0601-000

F001592 1600V-RRR000-0701-000

F001593 1600V-RRR000-0721-000

F001594 1600V-RRR000-1001-000

F025821 1600V-RRR000-1021-000

F026883 1600V-RRR000-1100-000

F001595 1600V-RRR000-1101-000

F027881 1600V-RRR000-1121-000

F031171 1600V-RRR000-1200-000

F001596 1600V-RRR000-1201-000

F035899 1600V-RRR000-1221-000

F001597 1600V-RRR000-1301-000

F001599 1600V-RRR000-3501-000

F027818 1600V-RRR0I0-0000-000

F001607 1600V-RRR0I0-0001-000

F001608 1600V-RRR0I0-0021-000

F046442 1600V-RRR0I0-0100-000

F049128 1600V-RRR0I0-0101-000

F001609 1600V-RRR0I0-0121-000

F032317 1600V-RRR0I0-0301-000

F050815 1600V-RRR0I0-0601-000

F056504 1600V-RRR0I0-0701-000

F001610 1600V-RRR0I0-1021-000

F026885 1600V-RRR0I0-1100-000

F028827 1600V-RRR0I0-1101-000

F001611 1600V-RRR0I0-1121-000

F045000 1600V-RRR0I0-1200-000

F001612 1600V-RRR0I0-1201-000

F001613 1600V-RRR0I0-1221-000

F001614 1600V-RRR0I0-1321-000

F039498 1600V-RRR0I0-3401-000

F001616 1600V-RRR0I0-3501-000

F063023 1600V-RRR0I0-3521-000

F041100 1600V-RRR0II-0001-000

F001628 1600V-RRR0II-0021-000

F036667 1600V-RRR0II-0401-000

F026005 1600V-RRR0II-0701-000

F001629 1600V-RRR0II-1021-000

F031493 1600V-RRR0II-1101-000

F001630 1600V-RRR0II-1121-000

F036396 1600V-RRR0II-1201-000

F001631 1600V-RRR0II-1221-000

F001632 1600V-RRR0II-1321-000

F032691 1600V-RRR0IV-0001-000

F001622 1600V-RRR0IV-0021-000

F032002 1600V-RRR0IV-0401-000

F001623 1600V-RRR0IV-0701-000

F043537 1600V-RRR0IV-0721-000

F001624 1600V-RRR0IV-1021-000

F029398 1600V-RRR0IV-1101-000

F051111 1600V-RRR0IV-1120-000

F001625 1600V-RRR0IV-1121-000

F061179 1600V-RRR0IV-1200-000

F001626 1600V-RRR0IV-1221-000

F001627 1600V-RRR0IV-1321-000

F057430 1600V-RRR0IV-3501-000

F032137 1600V-RRR0V0-0000-000

F001600 1600V-RRR0V0-0001-000

F041575 1600V-RRR0V0-0020-000

F001601 1600V-RRR0V0-0021-000

F043038 1600V-RRR0V0-0101-000

F032124 1600V-RRR0V0-0121-000

F044742 1600V-RRR0V0-0701-000

F001602 1600V-RRR0V0-1021-000

F001603 1600V-RRR0V0-1101-000

F001604 1600V-RRR0V0-1121-000

F001605 1600V-RRR0V0-1221-000

F001606 1600V-RRR0V0-1321-000

F051234 1600V-RRR0V0-3401-000

F001617 1600V-RRR0VV-0021-000

F035690 1600V-RRR0VV-1001-000

F001618 1600V-RRR0VV-1021-000

F001619 1600V-RRR0VV-1121-000

F001620 1600V-RRR0VV-1221-000

F001621 1600V-RRR0VV-1321-000

F001681 1600V-RRRD00-0001-000

F001682 1600V-RRRD00-0021-000

F001683 1600V-RRRD00-1001-000

F001684 1600V-RRRD00-1101-000

F052442 1600V-RRRD00-1200-000

F001685 1600V-RRRD00-1201-000

F001686 1600V-RRRD00-1301-000

F040292 1600V-RRRDI0-0001-000

F001693 1600V-RRRDI0-0021-000

F001694 1600V-RRRDI0-1021-000

F028630 1600V-RRRDI0-1101-000

F047836 1600V-RRRDI0-1120-000

F001695 1600V-RRRDI0-1121-000

F044862 1600V-RRRDI0-1201-000

F001696 1600V-RRRDI0-1221-000

F001697 1600V-RRRDI0-1321-000

F001710 1600V-RRRDII-0021-000

F052902 1600V-RRRDII-0821-000

F001711 1600V-RRRDII-1021-000

F001712 1600V-RRRDII-1121-000

F001713 1600V-RRRDII-1221-000

F001714 1600V-RRRDII-1321-000

F001705 1600V-RRRDIV-0021-000

F001706 1600V-RRRDIV-1021-000

F001707 1600V-RRRDIV-1121-000

F001708 1600V-RRRDIV-1221-000

F001709 1600V-RRRDIV-1321-000

F001688 1600V-RRRDV0-0021-000

F001689 1600V-RRRDV0-1021-000

F001690 1600V-RRRDV0-1121-000

F001691 1600V-RRRDV0-1221-000

F001692 1600V-RRRDV0-1321-000

F001700 1600V-RRRDVV-0021-000

F001701 1600V-RRRDVV-1021-000

F057807 1600V-RRRDVV-1101-000

F001702 1600V-RRRDVV-1121-000

F001703 1600V-RRRDVV-1221-000

F001704 1600V-RRRDVV-1321-000

F027240 1600V-RRRR00-0000-000

F000250 1600V-RRRR00-0001-000

F049244 1600V-RRRR00-0020-000

F001634 1600V-RRRR00-0021-000

F001635 1600V-RRRR00-0101-000

F060397 1600V-RRRR00-0120-000

F001636 1600V-RRRR00-0121-000

F027883 1600V-RRRR00-0301-000

F001637 1600V-RRRR00-0700-000

F001638 1600V-RRRR00-0701-000

F001639 1600V-RRRR00-0721-000

F001640 1600V-RRRR00-1000-000

F001641 1600V-RRRR00-1001-000

F001642 1600V-RRRR00-1100-000

F001643 1600V-RRRR00-1101-000

F045071 1600V-RRRR00-1120-000

F032659 1600V-RRRR00-1121-000

F001644 1600V-RRRR00-1200-000

F001645 1600V-RRRR00-1201-000

F066224 1600V-RRRR00-1221-000

F001646 1600V-RRRR00-1301-000

F060200 1600V-RRRR00-3401-000

F028305 1600V-RRRR00-3501-000

F055956 1600V-RRRRI0-0000-000

F028111 1600V-RRRRI0-0001-000

F001656 1600V-RRRRI0-0020-000

F001657 1600V-RRRRI0-0021-000

F062629 1600V-RRRRI0-0101-000

F040744 1600V-RRRRI0-0301-000

F001658 1600V-RRRRI0-1021-000

F027705 1600V-RRRRI0-1100-000

F029900 1600V-RRRRI0-1101-000

F001659 1600V-RRRRI0-1120-000

F001660 1600V-RRRRI0-1121-000

F027716 1600V-RRRRI0-1200-000

F027725 1600V-RRRRI0-1201-000

F060903 1600V-RRRRI0-1220-000

F001661 1600V-RRRRI0-1221-000

F001662 1600V-RRRRI0-1321-000

F046285 1600V-RRRRI0-3500-000

F039053 1600V-RRRRI0-3501-000

F067508 1600V-RRRRII-0000-000

F024675 1600V-RRRRII-0001-000

F001674 1600V-RRRRII-0021-000

F052359 1600V-RRRRII-0400-000

F038600 1600V-RRRRII-0401-000

F001675 1600V-RRRRII-1021-000

F026581 1600V-RRRRII-1101-000

F001676 1600V-RRRRII-1121-000

F055940 1600V-RRRRII-1201-000

F001677 1600V-RRRRII-1221-000

F001678 1600V-RRRRII-1321-000

F027238 1600V-RRRRIV-0000-000

F036985 1600V-RRRRIV-0001-000

F001668 1600V-RRRRIV-0021-000

F028680 1600V-RRRRIV-0301-000

F001669 1600V-RRRRIV-1021-000

F043430 1600V-RRRRIV-1101-000

F001670 1600V-RRRRIV-1121-000

F055268 1600V-RRRRIV-1201-000

F001671 1600V-RRRRIV-1221-000

F001672 1600V-RRRRIV-1321-000

F037528 1600V-RRRRIV-3501-000

F037033 1600V-RRRRV0-0000-000

F040472 1600V-RRRRV0-0001-000

F001651 1600V-RRRRV0-0021-000

F001652 1600V-RRRRV0-1021-000

F032838 1600V-RRRRV0-1100-000

F025497 1600V-RRRRV0-1101-000

F001653 1600V-RRRRV0-1121-000

F029447 1600V-RRRRV0-1201-000

F001654 1600V-RRRRV0-1221-000

F001655 1600V-RRRRV0-1321-000

F001663 1600V-RRRRVV-0021-000

F001664 1600V-RRRRVV-1021-000

F033283 1600V-RRRRVV-1101-000

F001665 1600V-RRRRVV-1121-000

F001666 1600V-RRRRVV-1221-000

F001667 1600V-RRRRVV-1321-000
