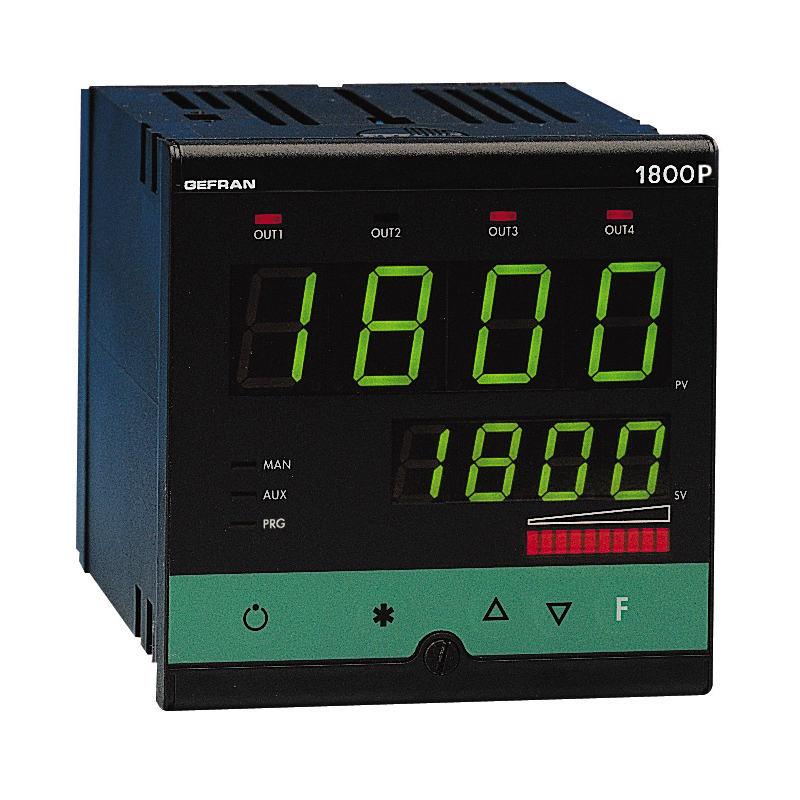

微處理器設定點編程器和控制器，大小為48x96 / 96x96 (1/8DIN - 1/4DIN)。
設備的制造采用了SMT技術，提供了完整的操作界面。聚碳酸酯膜為操作界面提供保護，以確保IP65防護等級。
設備配備四個按鍵，兩個4位綠色LED顯示屏，4個紅色LED指示燈（用于4個邏輯或繼電器輸出），另外還有3個可編程的LED燈可指示設備的多種功能狀態。
10個LED光柱指示可與控制、輸出或偏差的模擬輸出相關聯。
過程變量的主輸入為通用輸入，為連接電熱偶、電阻式溫度計、熱敏電阻、線性輸入、電位計等各種輸入傳感器提供了可能，以上均可通過面板按鍵進行定制的線性設置。輸入類型已通過面板按鍵進行選擇，無需外部分流器或適配器。
可使用第二輔助隔離模擬輸入，也可用于配置線性輸入、電位計或電流變壓器。
有兩個隔離數字輸出，可用于輸入開始、關閉和重置的程序命令，也可選擇程序和單步調試程序。
設備可擁有多達四個繼電器輸出（5A/250V) 或邏輯(11Vdc, 20毫安)輸出，以及兩個電壓或電流隔離模擬輸出。
每個輸出功能均可配置，可提供連接至單個程序步驟的事件輸出以及控制和警報功能。
進一步隔離的輸出（10或24Vdc，最大30毫安）可用于為外部變送器或電位器供電。串行通信接口RS485（兼容RS232C）使讀取或修改任何參數成為了可能，同時也可以在線管理設備（本地/遠程手動/自動通訊、內部定時控制、直接輸出控制）。
可用的協議：Modbus RTU協議和CENCAL協議（杰佛倫）
設定程序的順序非常簡潔，只有8個步驟，每個都有設定點斜坡和保存。
邏輯輸入和時間輸出以及偏好的重啟類型所需的聯鎖也很容易設置，只需在“步驟”菜單中進行幾步設置即可。
四個不同的程序中可對不同的步驟重新分組。
通過在各個功能模塊中對參數進行分組（控制參數采用CFG，輸入采用Inp，輸出采用Out）中，輸入最常用參數時，還可以選擇簡化的菜單，從而簡化設備的所有編程步驟。
設備還可以選擇顯示需要作為硬件配置功能的參數，并自動隱藏不重要的參數。
為進一步簡化配置，可在電腦上使用編程工具包，其中包含Windows系統可運行的菜單驅動配置程序和連接設備所必須的電纜（詳見數據表代碼80021）。
編程器和執行控制主輸出（利用兩個獨立的PID環路加熱/冷卻）的程序時，也可以利用常用的時基將兩個不同的設定點配置文件重傳至到一個使用兩個模擬輸出的從屬控制器上。
在程序器的執行階段，兩個顯示屏用于監控程序的行為，并在必須要時及時調整。
