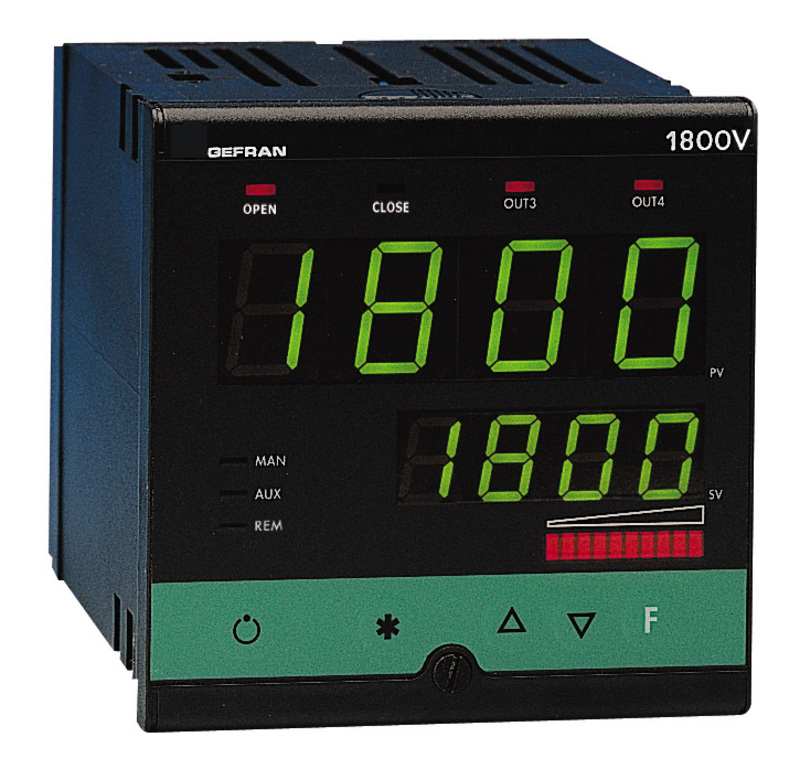

用于三步式電動閥的微處理器控制器，大小為48x96 / 96x96 (1/8DIN - 1/4DIN)
設備采用SMT技術生產，提供了完整的操作界面。聚碳酸酯膜為面板提供保護，以確保IP65防護等級。
設備配備四個按鍵，兩個4位綠色LED顯示屏，4個紅色LED指示燈（用于4個邏輯或繼電器輸出），另外還有3個可編程的LED燈來指示設備的多種功能狀態。10個LED紅色光柱可關聯控制、輸入、偏差或閥門位置的模擬輸出。
過程變量的主輸入為通用輸入，為連接電熱偶、電阻式溫度計、熱敏電阻、線性輸入、電位計等各類輸入傳感器提供了可能，以上均可通過面板按鍵進行定制的線性設置。
輸入類型已通過面板按鍵進行選擇，無需外部分流器或適配器。
使用由兩點定義的線性函數可以激活輸入修正。
可使用第二輔助隔離模擬輸入，也可用于配置線性輸入、或閥門位置反饋電位計。
可對兩個可用的隔離數字輸入進行配置，以便選擇多達四個本地設定點；內置定時器的啟動、結束和重置；自動/人工、本地/遠程功能；警報存儲重置；輸入保存功能。
設備擁有多達四個繼電器（3A,250伏）或邏輯（12Vdc，20毫安）輸出，其中兩個將專門用于閥門的開啟/關閉功能，還有用于電壓或電流的兩個隔離模擬輸出。
所有輸出功能均可在鍵盤上進行設置；可用的功能為控制輸出（開啟/關閉閥門；）警報輸出；定時器控制輸出；數字輸入重復；過程值、設定點、偏差、警報設定點或數字通訊讀取數值的重傳。進一步隔離的輸出（10或24Vdc，最30毫安）可用于為外部變送器或電位器供電。
串行通信接口RS485（兼容RS232C）使讀取或修改任何參數成為了可能，同時也可以在線管理設備（本地/遠程手動/自動通訊、內部定時控制、直接輸出控制）。
可用協議：Modbus RTU協議和CENCAL協議（杰佛倫）
使用這些協議可以寫入任何設備的參數。
特定參數應用于閥門控制，即致動器沖程時間、最小脈沖時間、脈沖間歇閾值、盲區；同時無論是否有電位器，均可對反饋控制類型進行配置；采用PD或PID算法。
通過在各個功能模塊中對參數進行分組（控制參數采用CFG，輸入采用Inp，輸出采用Out）中，輸入最常用參數時，還可以選擇簡化的菜單，從而簡化設備的所有編程步驟。
設備也可根據其硬件配置選擇要顯示的參數，并自動隱藏不重要的參數。
為進一步簡化配置，可在電腦上使用編程工具包，其中包含Windows系統可運行的菜單驅動配置程序和連接設備所必須的電纜（詳見數據表代碼80021）。
